滚筒洗矿机

产品特点:1、处理能力大,洗矿能力强。2、长形的洗矿筒体使得物料在内的逗留时间长,充分且有力地将物料完全分散。3、筒体采用加厚型钢板。4、高压冲洗水冲洗圆筒内壁。5、进料粒度可达230mm。6、洗矿、筛分一体机...


在线咨询 全国热线
15879778652
产品介绍

20年专注于矿山机械制造

一、产品介绍


RXT型滚筒洗矿机主要用于选矿前含泥矿石擦洗、脱泥、筛分等作业,提高后道工艺选矿指标,常用于锰矿、铁矿、石灰石、钨矿、硅石矿等其它需要擦洗、脱泥矿物。还广泛用于含泥量高的砂金矿的选矿作用,能搅烂泥团使原矿得到充分松散,后经过尾部的筛分装置,很好的把废石一次性抛去,提高下一道工序的处理能力,能提高含泥量高的砂金矿回收率。


二、工作原理


滚筒洗矿机的筒体由四个滚轮支撑,电机带动减速机传动,大小齿轮带动清洗筒体低速旋转。含有泥团或石粉的物料从进料口给入,进入旋转的滚筒内,清洗滚筒内壁安装有一定角度的搅拌叶片,同时物料不断被带起抛落,自进料端到出料端移动过程中多次循环,并被顺向或逆向的高压冲洗水冲刷洗涤,清洗干净的物料经过尾部出料端筛分脱水后排出,从而达到洗矿、筛分、脱泥作业。


三、机械结构图解

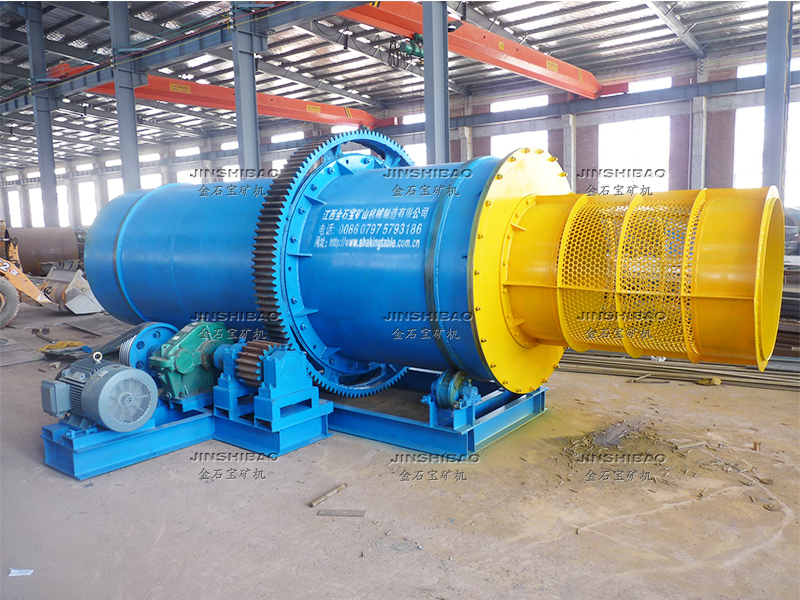

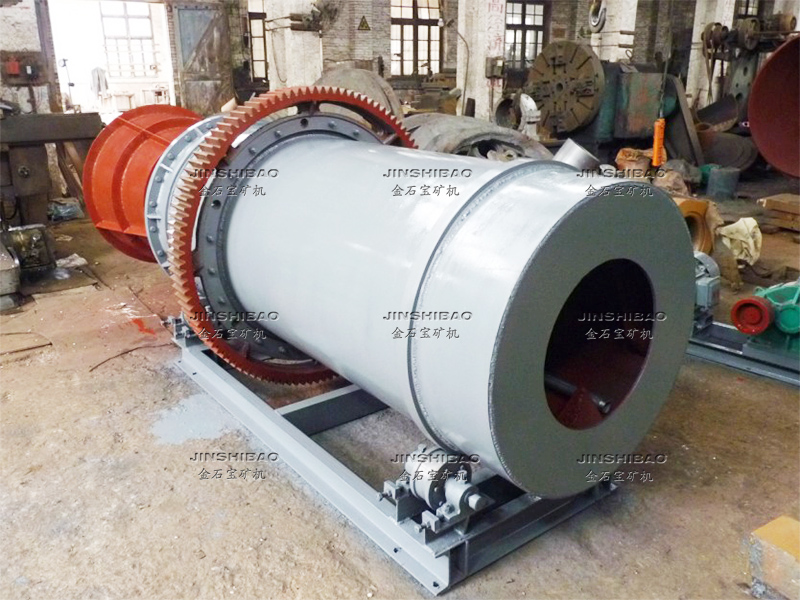

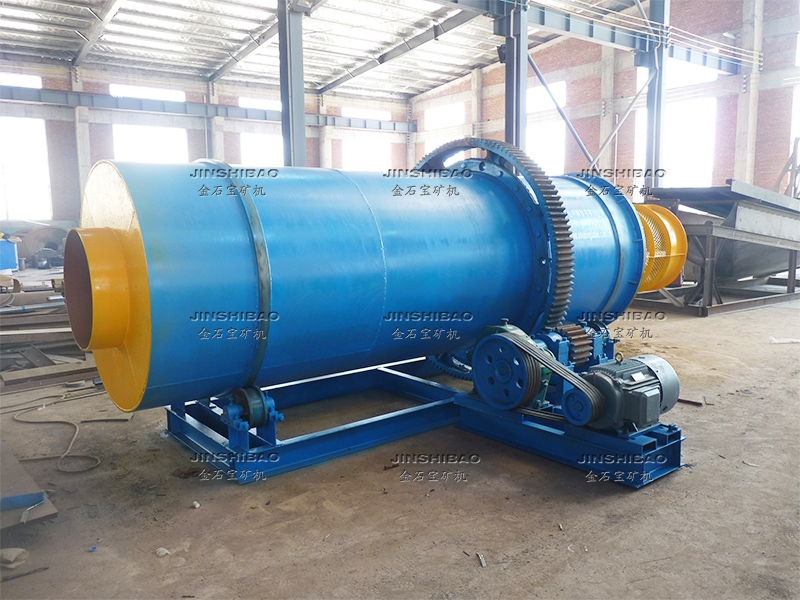

洗矿机齿轮传动结构图

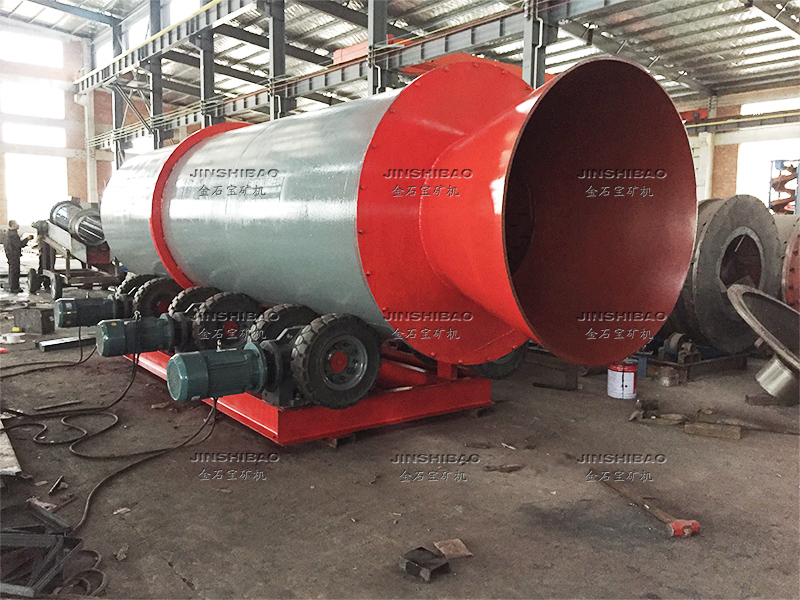

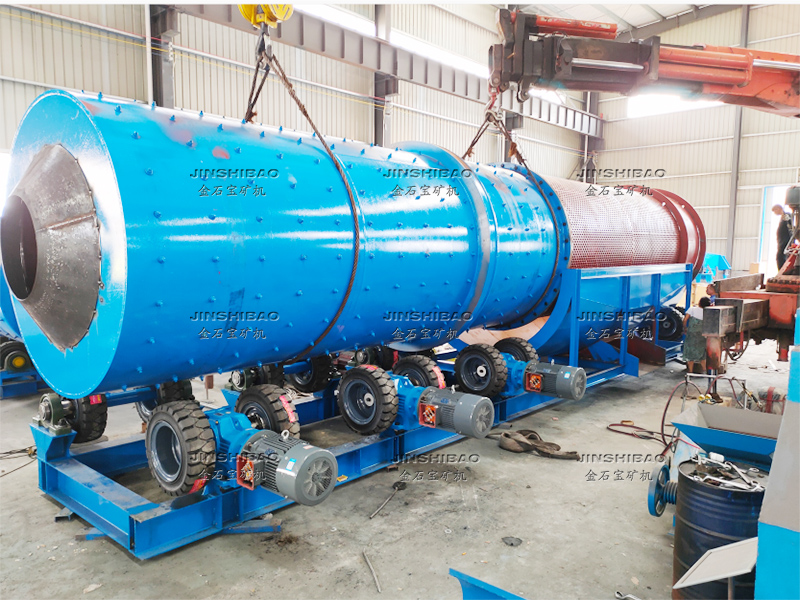

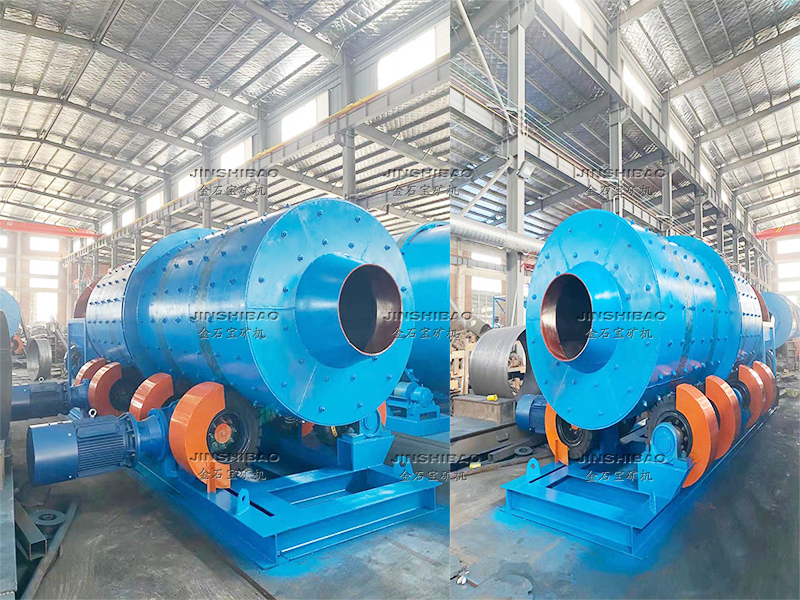

洗矿机轮胎传动结构图





五、产品参数




型号



筒体尺寸

 (mm)

筛网尺寸  (mm)

筒体转速

(r/min)

给矿粒度 (mm)

循环水  (t/h)

耗水量

(m3/h)

处理量 (t/h)

功率

(kw)

重量

(t)

RXT1030

Φ1000×3000

≤20

27.9

≤80

20-30

1-4

40

15

3.8

RXT1136

Φ1100×3600

≤25

27.6

≤80

32-50

1.2-4

65

15

4.6

RXT1230

Φ1200×3000

≤25

27.6

≤100

35-60

1.3-4

70

22

4.7

RXT1430

Φ1400×3000

≤25

27.6

≤100

40-70

1.5-4

80

22

4.9

RXT1545

Φ1500×4500

≤25

21

≤160

60-110

1.7-4

120

30

6.9

RXT2265

Φ2200×6500

≤50

19

≤230

90-150

1.8-4

180

37

15.9
