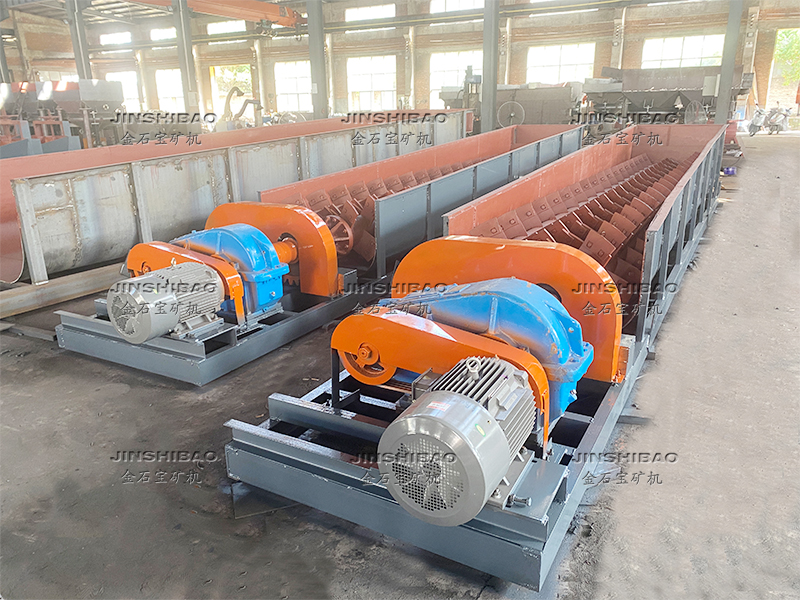

槽式洗矿机

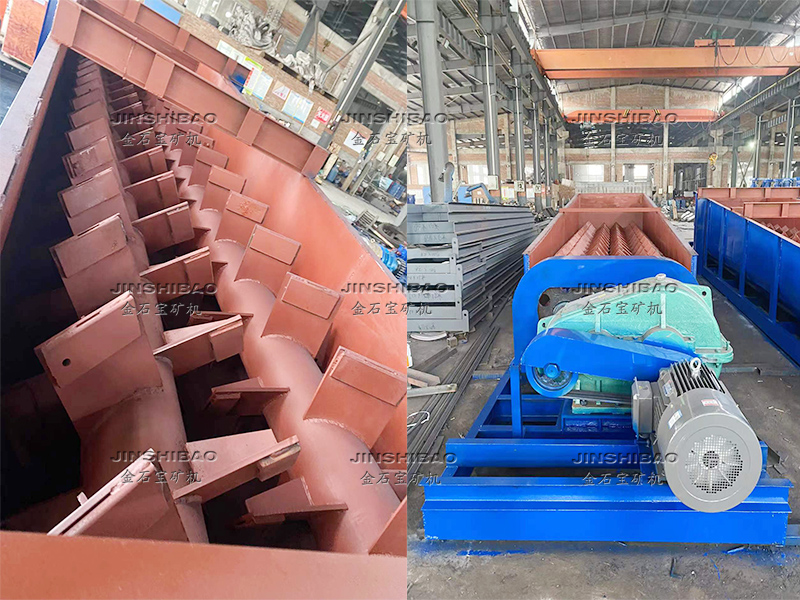

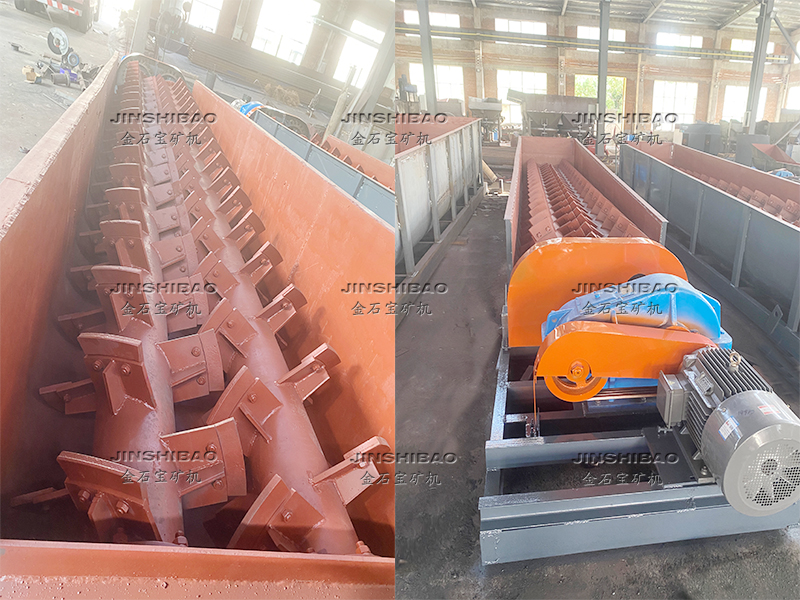

产品特点:1.传动方式设计简单,合理,设备运行平稳 2.设备左右螺旋轴完成矿石擦洗和提升 3.螺旋叶片装配耐磨衬板...


在线咨询 全国热线
15879778652
产品介绍

20年专注于矿山机械制造


一、 产品概述


     槽式洗矿机主要用于选矿工艺执行前含泥矿石清洗,提高后道工艺选矿指标,常用于锰矿、铁矿、石灰石、钨矿、锡矿、硅砂矿等矿物洗矿。洗矿机是用于黑色和有色冶金矿山、钢铁、冶金、化工、建材用来洗净矿石、石料的大型设备,洗矿机处理能力较大是满足大生产力对矿石、石料的清洁度有要求的企业的理想设备。洗矿可避免含泥矿物原料中的泥质物堵塞粉碎和筛分设备,原料如含有可溶性有用或有害成分也要进行洗矿。


二、工作原理及结构

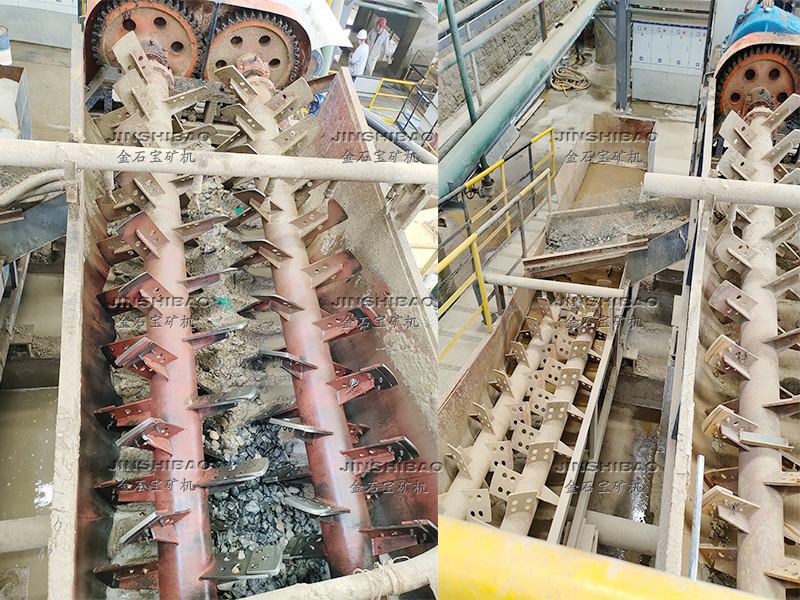

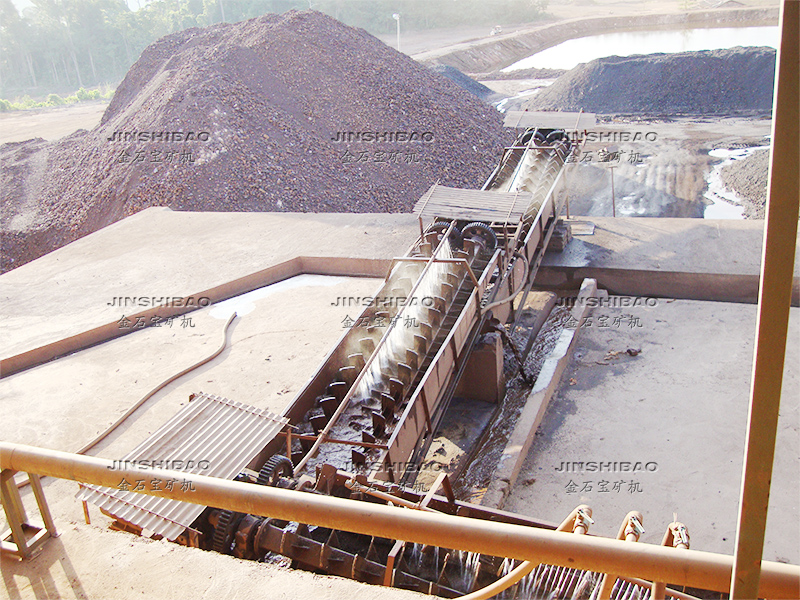

本机呈倾斜安装,矿物与水由进料口(进料口的位置由用户自定)进入槽体,通过螺旋轴叶轮的搅动,达到矿石的清洗作用。清洗后泥浆及杂物通过溢流槽流出(溢流口位置用户自定),矿石沉入槽底,由出料口(出料口位置用户自定)排出。

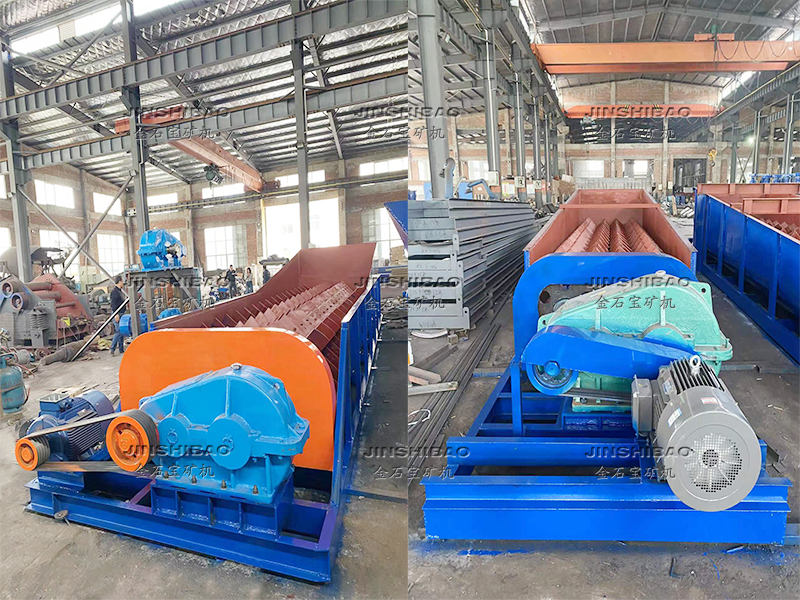

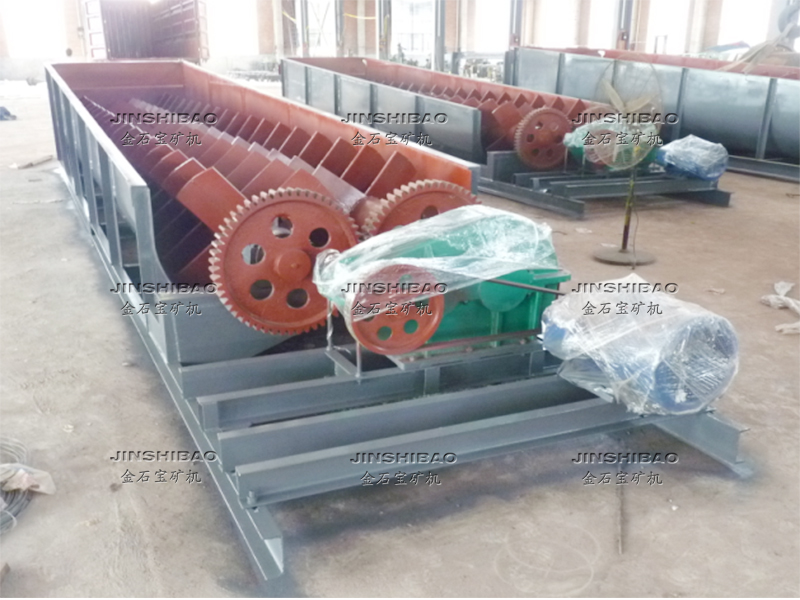

                                                   1.电机  2. 减速机  3. 齿轮  4. 传动轴  5. 槽体  6. 搅拌叶片



三、 技术参数


型号

螺旋直径

(mm)

转速

(r/min)

给矿粒度

(mm)

倾斜角度

(o)

处理量

(t/h)

功率

(kw)

2RXL320

Φ320×3200

28

≤30

≤12

10

4

2RXL400

Φ400×4600

23

≤30

≤12

20

5.5

2RXL540

Φ540×4600

23

≤30

≤12

25

7.5

2RXL750

Φ750×7600

22.7

≤70

≤12

50

15

2RXL800

Φ800×7600

22

≤70

≤12

60

18.5

2RXL914

Φ914×7600

21

≤70

≤12

70

22
