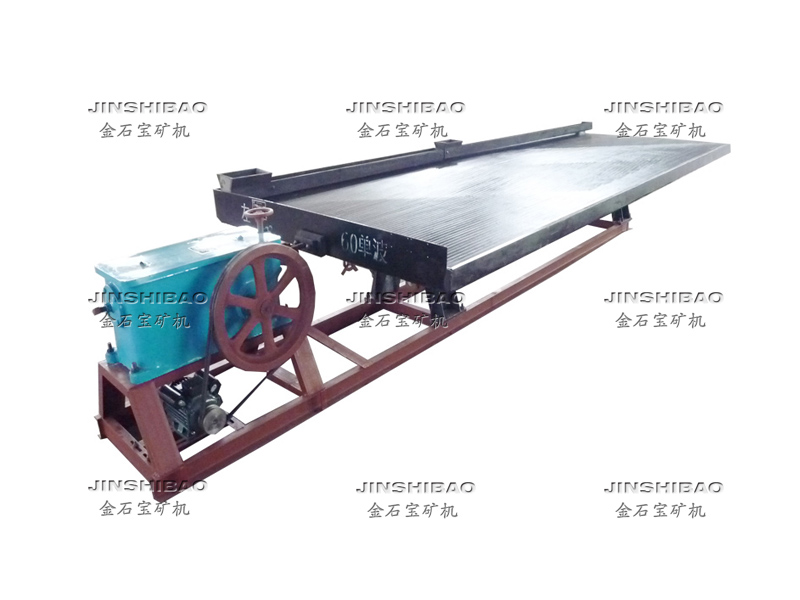

产品概述
摇床属于重力选矿设备，适于选别 2-0.037 毫米矿砂及矿泥级别的金、钨、锡、钽、铁、锰、铬、钛、铋、铅等有色、黑色、稀贵金属矿物。同时也适合于从各种炉渣、废旧电路板、废旧电缆线、废旧电池等物品中回收成品金、银、铜等贵金属。选别4-0.037毫米的硫铁矿；适当改换床条形式后可选别末煤和煤泥，独居石，金红石，锆英砂，萤石，二氧化硅等非金属，以及分选其他具有足够比重差及粒度组成合适的混合物料。

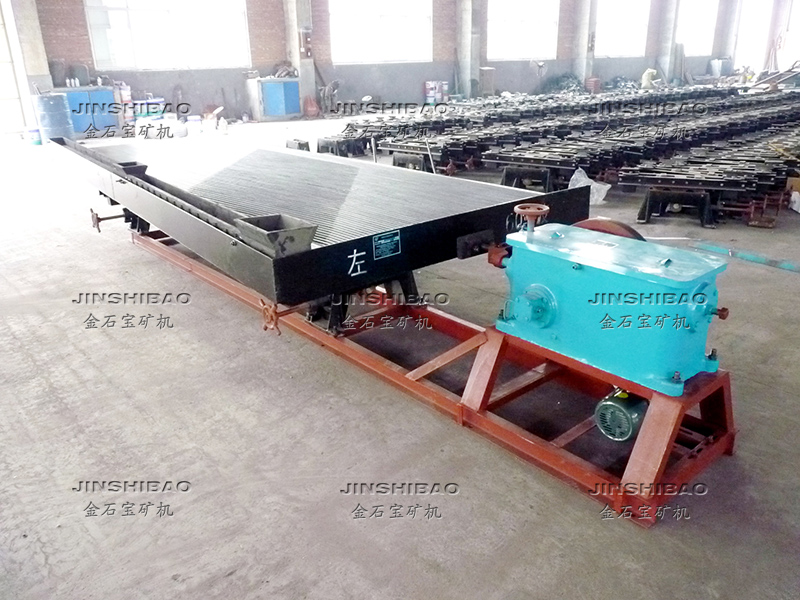

我司生产6-S摇床及云锡式摇床。6-S摇床的突出优点是原矿经过一次选别即可得到精矿，中矿和废弃尾矿，可同时接出多个产品。精矿的富集比高，选别效率高，易于维修、便于调节冲程。

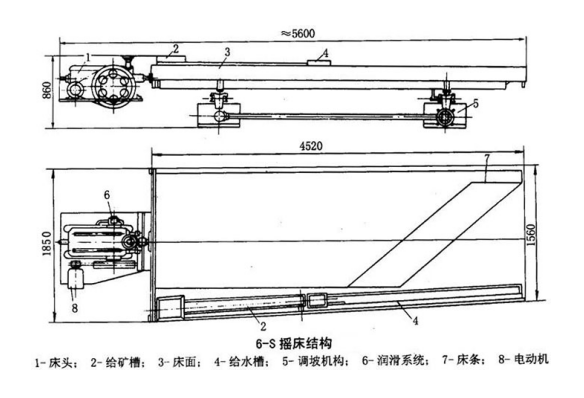

产品结构

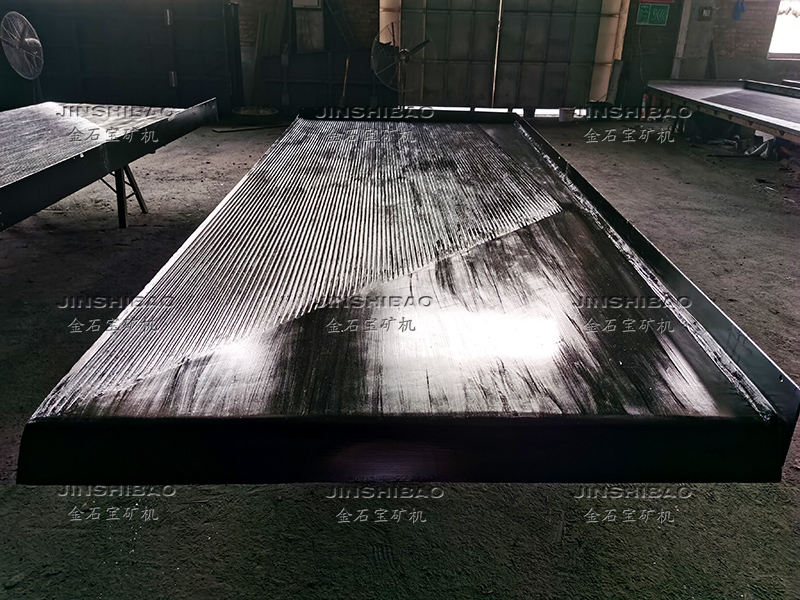

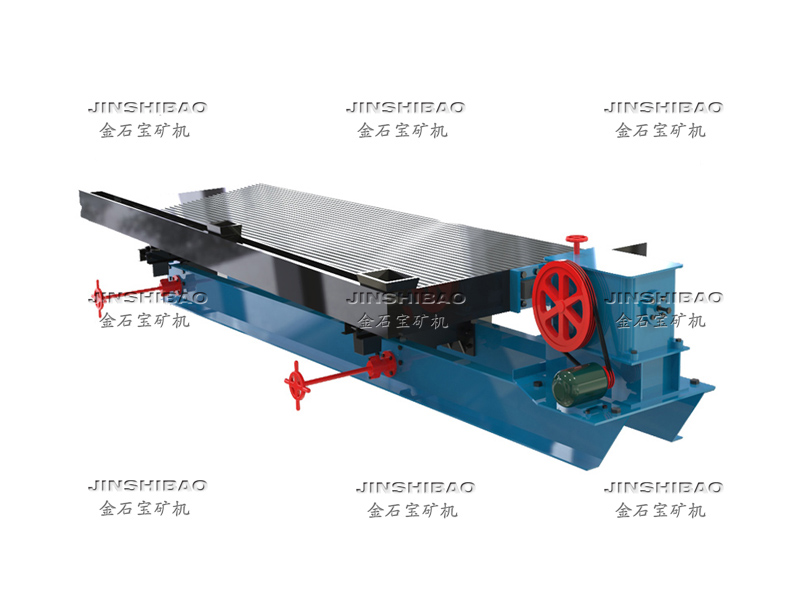

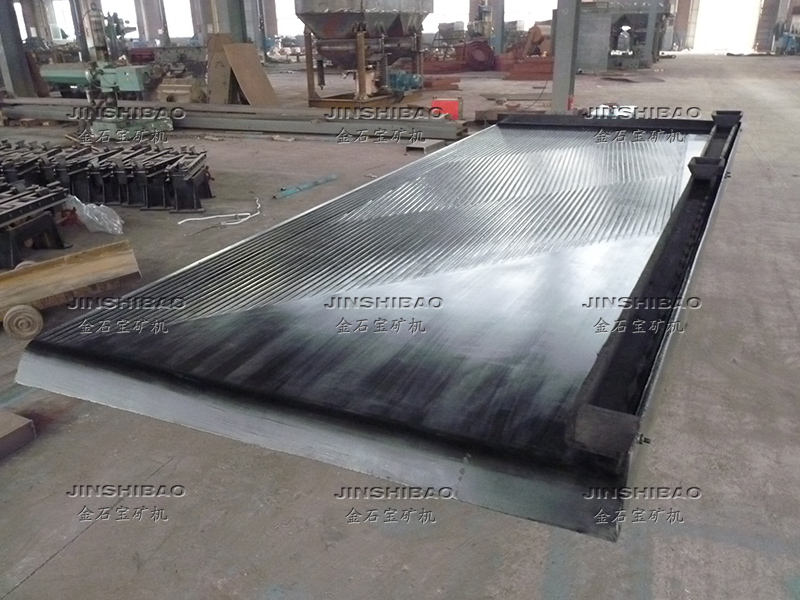

传动机构（含床头、电机）；2、给矿槽；3、床面；4、给水槽；5、调坡机构（鞍型基座）；五大部分组成。
技术参数
规格型号 | 6-S型 | 6-S型 | 6-S型 | LY型 | |
床面尺寸（毫米） 长×给矿端宽×精矿端矿 | 4520×1850×1560 | 3000×1620×1100 | 2100×1050×850 | 1100×500×430 | |
选别面积（平方米） | 7.67 | 4.08 | 2 | 0.51 | |
给矿粒度（毫米） | 粗砂 | 2-0.5 | 2-0.5 | 2-0.5 | 2-0.5 |
细砂 | 0.5-0.074 | 0.5-0.074 | 0.5-0.074 | 0.5-0.074 | |
矿泥 | 0.074-0.037 | 0.074-0.037 | 0.074-0.037 | 0.074-0.037 | |
给矿浓度（%） | 10～30 | 10-30 | 10～30 | 10～30 | |
处理能力（吨/时） | 粗砂 | 1-2.5 | 0.6-1.5 | 0.4-0.8 | 0.1-0.2 |
细砂 | 0.8-1.2 | 0.3-0.8 | 0.2-0.5 | 0.05-0.1 | |
矿泥 | 0.3-0.6 | 0.2-0.4 | 0.1-0.2 | 0.03-0.05 | |
耗水量（吨/时） | 0.5～3.5 | 0.3～1.5 | 0.2～1 | 0.1～0.5 | |
冲程（毫米） | 8～36 | 10～30 | 12～28 | 9～17 | |
冲次（次/分） | 240～380 | 240～420 | 250～450 | 280～460 | |
横向坡度（度） | 0°～5° | 0°～8° | 0°～10° | 0°～10° | |
电动机 | 型号 | Y70L-4 | Y100L-4 | Y90L-4 | Y80L-4 |
功率（kw） | 1.1 | 1.1 | 1.1 | 0.55 | |
转速（r/min） | 1400 | 1400 | 1400 | 1400 | |
三角皮带（毫米） | A-2000 | A-1033 | B-2007 | A-1245 | |
外形尺寸（毫米） 长×宽×高 | 5630×1850×900 | 4075×1320×780 | 3040×1050×1020 | 1530×500×800 | |
