产品简介
跳汰机是现代重选设备之一。由于其处理能力大，选别粒度范围广，操作维护简单，作为粗选或精选被广泛用于选别金、钨、锡、铁、锰、钛等矿物。

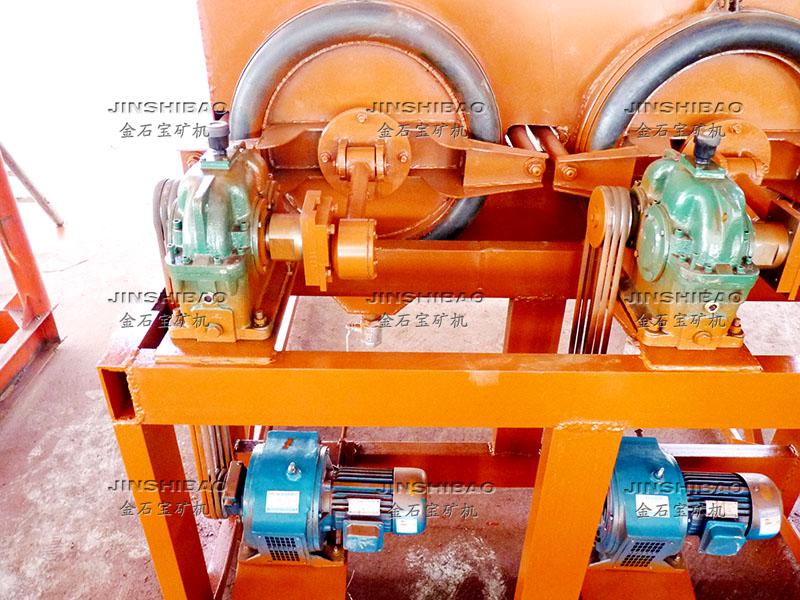

2LTC6109-8T梯形跳汰机的隔膜垂直地安装在跳汰室筛板下面的侧壁上，按隔膜运动方向区分，与矿流运动方向垂直称为横向侧动隔膜跳汰机。由于隔膜设置在槽体的外壁，又称为侧动外隔膜跳汰机，安跳汰室水平面形状也称梯形跳汰机。

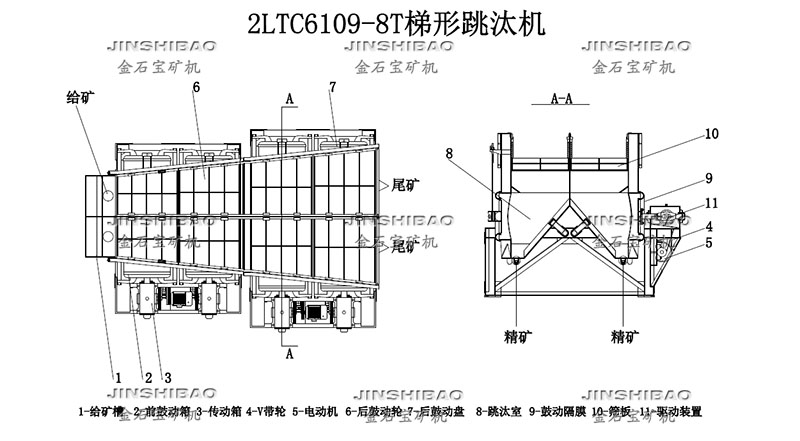

产品结构

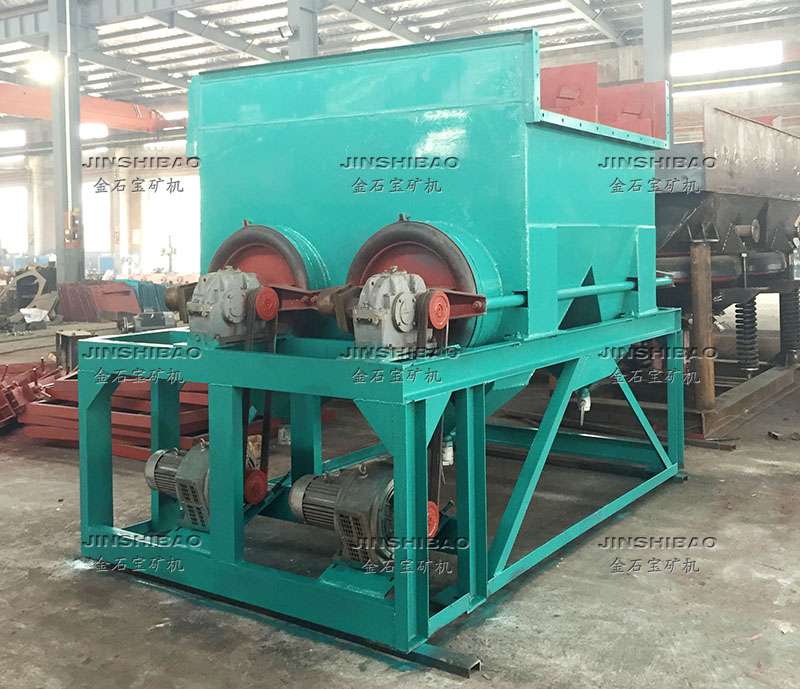

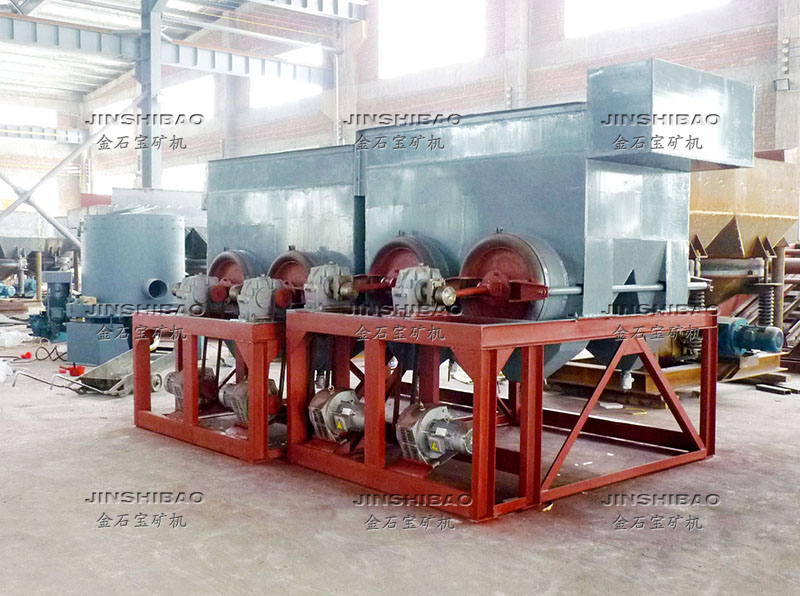

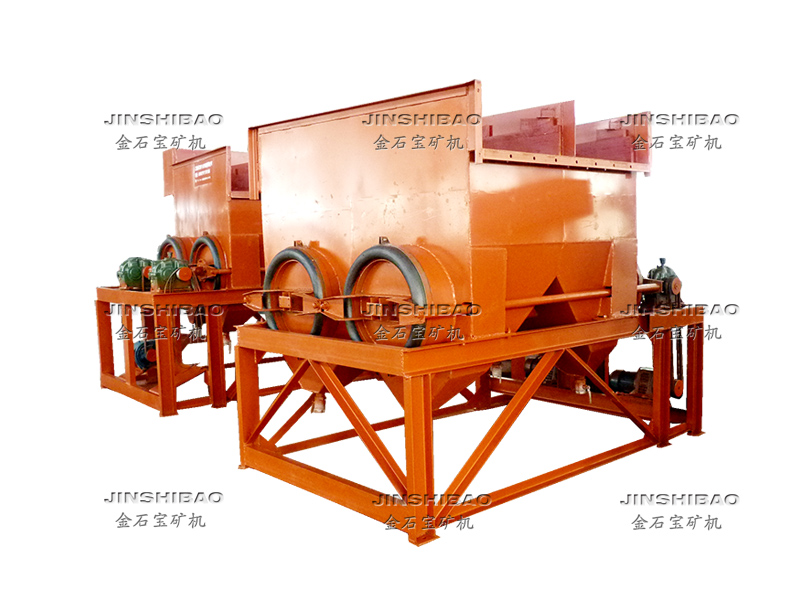

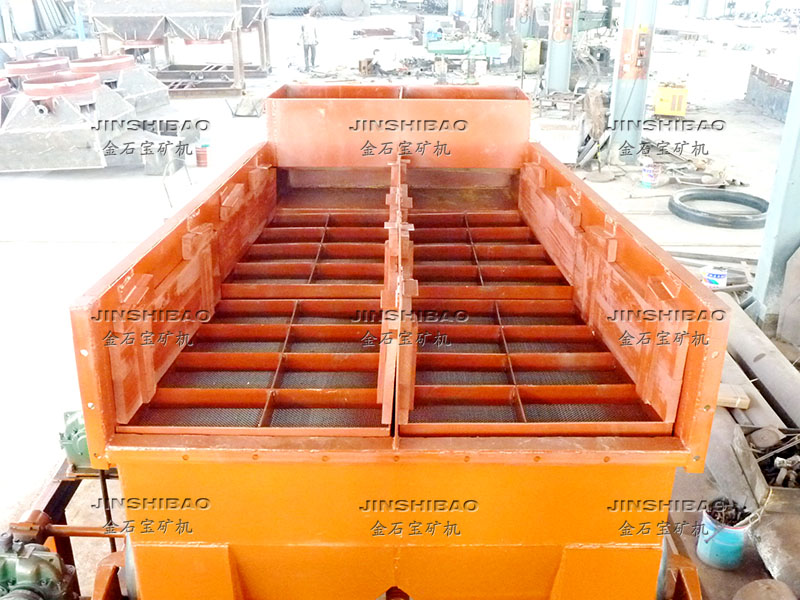

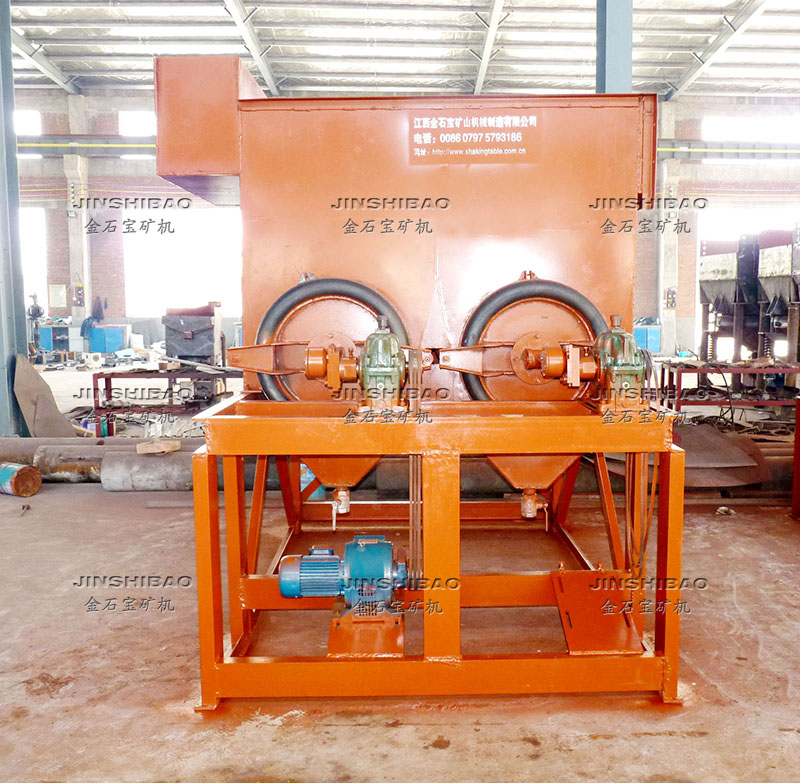

2LTC6109-8T梯形跳汰机，该机横截面为梯形，沿着矿流方向由窄变宽，矿浆流速逐渐减缓，特别有利于细粒重矿物回收。整机由8个跳汰室组成，分成两列，每列4室，各室冲程冲次可单独调节，组成不同 的跳汰制度。该跳汰机的的两列1-4室与5-8室中间隔断，用螺栓连接起来形成一个整体。结构为可拆卸形式。以便于运输和搬运。其结构 简单，维修方便，运转稳定，已在金、钨、锡、铁、锰、钛等重选厂广泛应用。
技术参数
| 型号 | 2LTC6109-8T |
| 结构形式 | 双列侧动梯形外隔式 |
| 跳汰室数 | 8室 |
| 跳汰面积 | 总面积 5.76㎡ (一室 0.585㎡; 二室 0.675㎡; |
| 三室 0.765 ㎡; 四室 0.855 ㎡) | |
| 隔膜冲程 | 10-50mm (可调) |
| 冲次 | 0-310 次/分 (无极调速) |
| *大给料粒度 | 5mm |
| 处理量 | 10-20t/h |
| 用水量 | 50-100t/h |
| 电机功率 | 2.2kw*4 (调速电机) |
| 设备总重 | 4650kg |
| 外形尺寸 | 4400*3060*2700mm |
