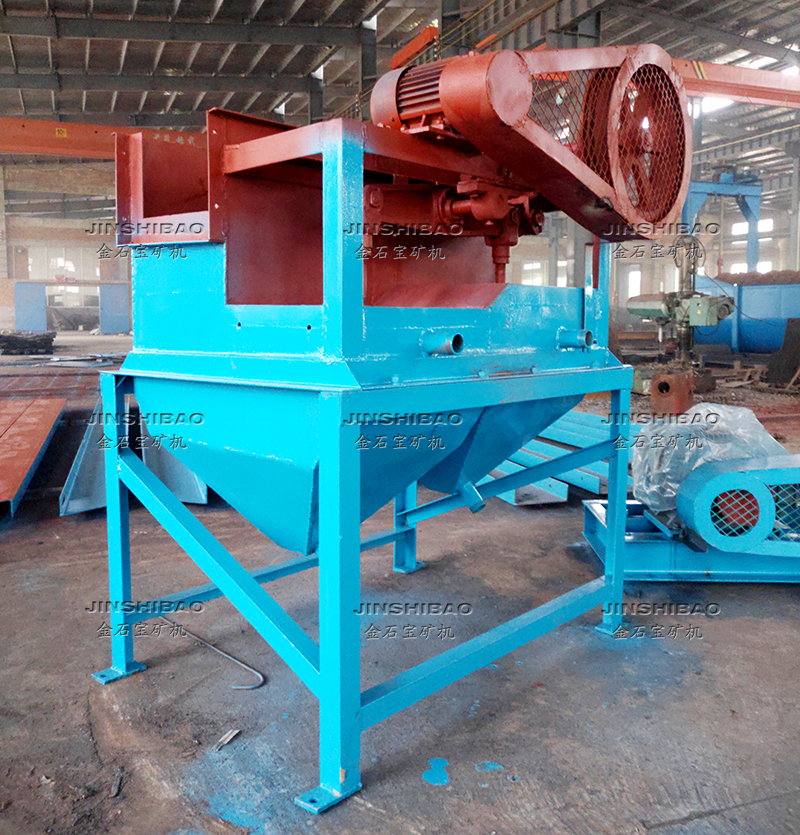

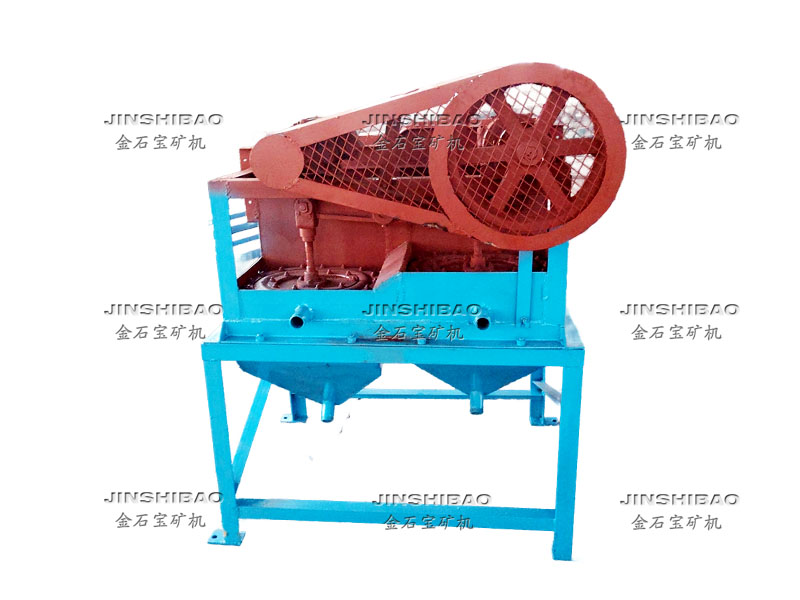

双斗隔膜跳汰机

LTP型跳汰机属于传动型跳汰机,LTP型跳汰机由机架、传动机构(含隔膜)、跳汰室和锥角形底箱四大部分组成。跳汰室共有两个。矿物经初始室分选后再进入第二室分选,每室的水流分别由设在侧旁的隔膜推动运动。隔膜呈椭圆形,借周边的橡胶膜与机体连接、将水密封。位于隔膜上方的偏心传动 机构通过摇臂带动隔膜上下运动。...


在线咨询 全国热线
15879778652
产品介绍

20年专注于矿山机械制造

产品概述


  LTP型跳汰机属于传动型跳汰机,LTP型跳汰机由机架、传动机构(含隔膜)、跳汰室和锥角形底箱四大部分组成。跳汰室共有两个。矿物经初始室分选后再进入第二室分选,每室的水流分别由设在侧旁的隔膜推动运动。隔膜呈椭圆形,借周边的橡胶膜与机体连接、将水密封。位于隔膜上方的偏心传动 机构通过摇臂带动隔膜上下运动。在隔膜室的一侧设有清水补充口,补加水量可由阀门控制。

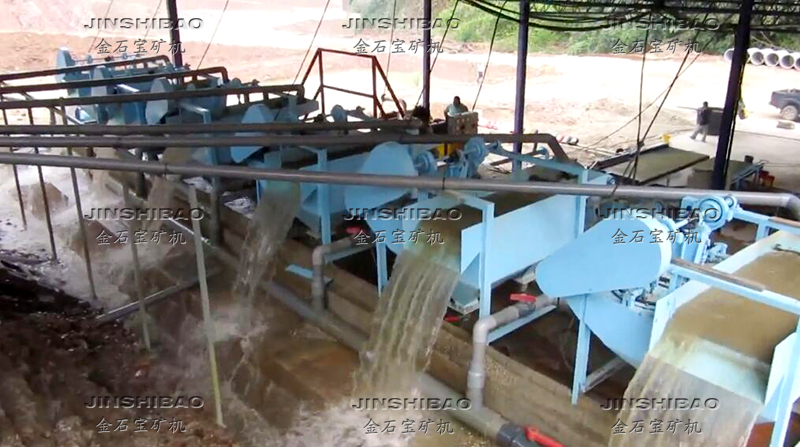

  隔膜跳汰机其设备工艺简单,设备处理能力大可在一次选别中得到精矿或尾矿,故在处理粗、中粒矿石中得到广泛应用。 它适用于选别密度差较大的宝石、钨矿石、锡矿石、铁矿石、锰矿石和铬矿石以及含金和稀有金属等有色金属、黑色金属矿石。

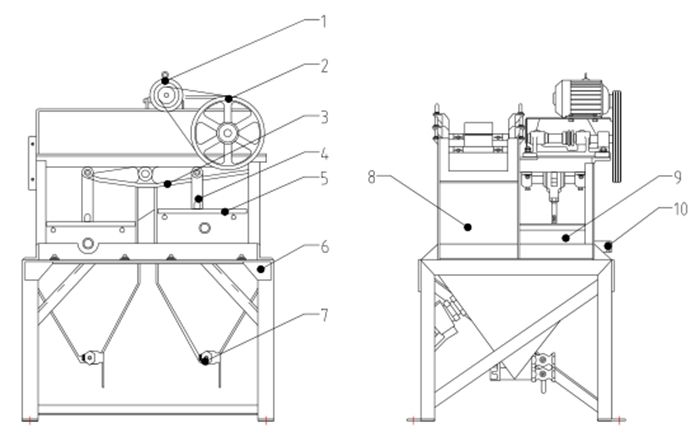

产品结构




1、电动机 2、传动部分 3、摇臂 4、连杆 5、橡胶隔膜 6、机架 7、排矿口  8、跳汰室  9、隔膜室 10、补水口


技术参数


名称规格

室数

筛室面积(㎡)

给矿粒度(mm)

生产能力(t/h)

冲程(mm)

冲次(次/分)

电机功率(kw)

100×150

1

0.015

<3

0.018-0.6

-

420

0.55

300×450

2

0.27

<12

3~6

0~26

322

1.1

370×360

2

0.274

<6

1~3

5~25

200-250

1.1

670×920

2

1.44

4~8

7~10

18~24

240-300

1.1

1000×1000

2

2

1~5

10~25

0~26

200-350

1.5
