产品简介
跳汰选矿是重力选矿的主要方法之一。跳汰机的工作原理是基于重力选矿， 利用矿石与脉石的比重差进行分选，比重不同的矿物原料在垂直交变的水流中沉降速度不同，比重较大的矿物沉降速度较快，占据跳汰机分选槽的下部，比重较小的矿物沉降速度较慢，占据了分选槽的上部，通过特殊的堰板将不同的矿物分别排出，实现了按比重分选的效果。

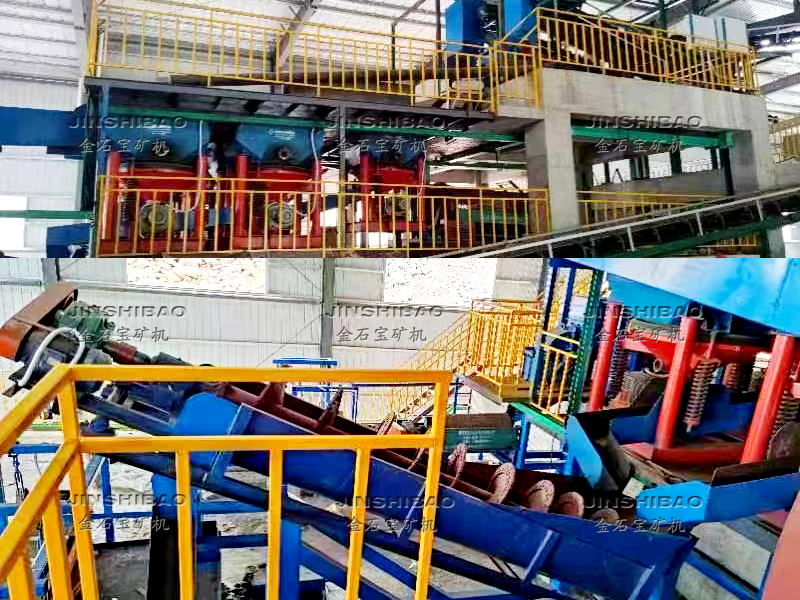

垃圾焚烧发电的过程中会产生大量的炉渣，炉渣的组分复杂，含有大比例的煤灰，以及混杂有较多的废铁料、有色金属和重金属，在处理炉渣的过程中，需要使用跳汰机对破碎后的炉渣进行分层筛选，以便于后续的处理；跳汰机是炉渣行业利用重力选矿原理分选回收金属的重要手段，锯齿波跳汰机是采用凸轮机构传动，利用水做为选矿介质的设备，跳汰机是利用橡胶隔膜作上下往复运动，造成水的鼓动来将矿石按比重分层，再利用水流将其上层的脉石和杂质冲走，达到分离选别的目的。
工作原理及结构
使用时炉渣和水的混合液从入料斗进入到槽体，启动电机后，电机驱动凸轮箱的顶杆做伸缩运动，下锥斗随之上下往复移动，隔膜不断的被压缩伸展，由于下锥斗和槽体连通，所以槽体中的液体有规律的起伏波动，浮在上层的滤渣通过两个筛网架之后，再到出料口排出，密度大的炉渣下沉在筛网架上，密度更大的炉渣则下沉在下锥斗里，再通过出口，流出外面下一道工序处理。

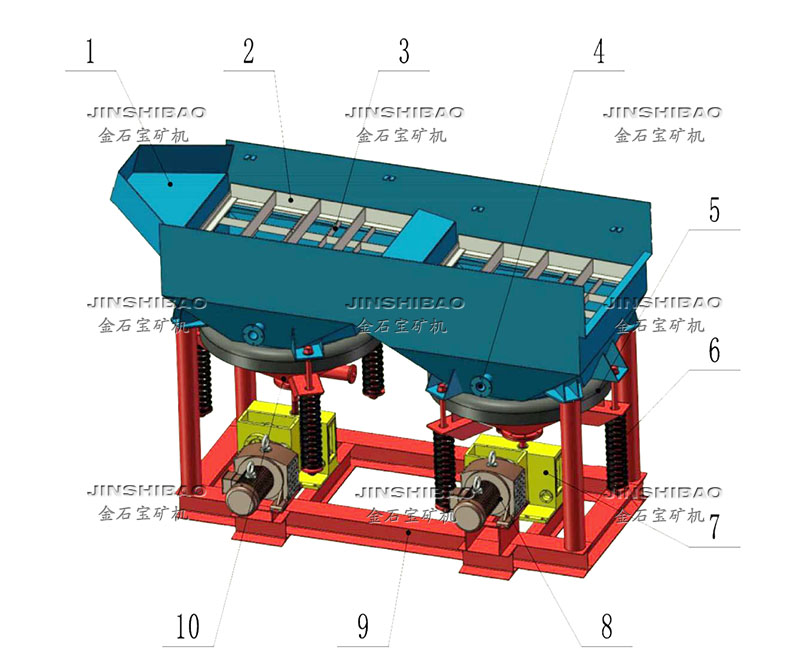

1、进料斗 2、压筛框 3、承筛框 4、进水管 5、隔膜 6、弹簧 7、凸轮箱 8、调速电机 9、底架 10、锥斗
产品特点
1、结构紧凑，占地面积小，单位面积处理量大。跳汰机采用下动式传动结构，设跳汰机设备结构更加紧凑，单位占地面积处理量较大。
2、采用凸轮机构传动，产生的锯齿波形脉动曲线使跳汰上升水流均匀，下降水流迅急，有效提高了细粒级有用矿物的回收率，对细粒度物料的选矿效果绝佳。
3、具有省水，连续工作的特点。
4、冲次调节方便，安装与维护简单
技术参数
机型 | 单位 | 处理量（T/h） | 给矿粒度 | 重量（KG） | 电机功率（kw） | 外形尺寸（mm） |
JTJ2-1 | 台 | 8-15 | ＜15 | 2100 | 5.5 | 1892*1900*2365 |
JTJ4-2 | 台 | 10-20 | ＜20 | 4250 | 5.5x2 | 4050*1960*2628 |

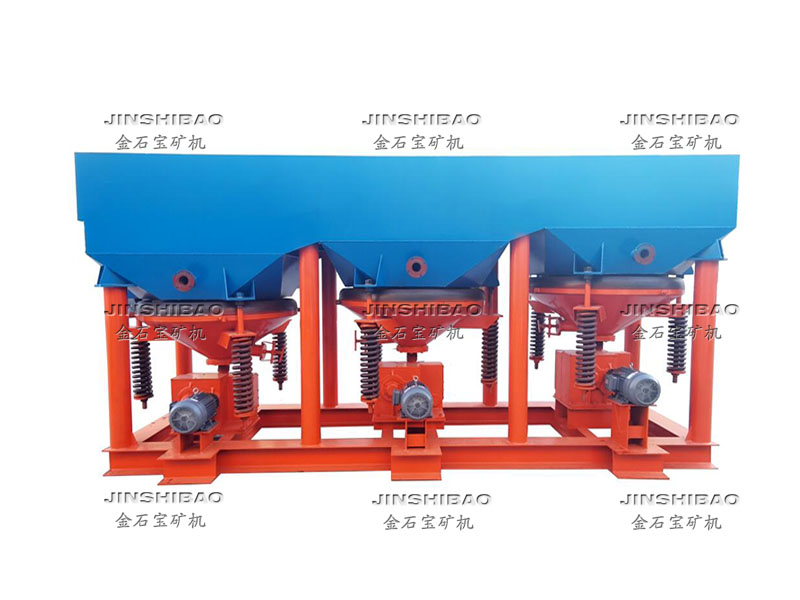

JTJ6-3 | 台 | 12-25 | ＜20 | 6250 | 5.5X3 （7.5+5.5） | 5850*1960*2628 |
