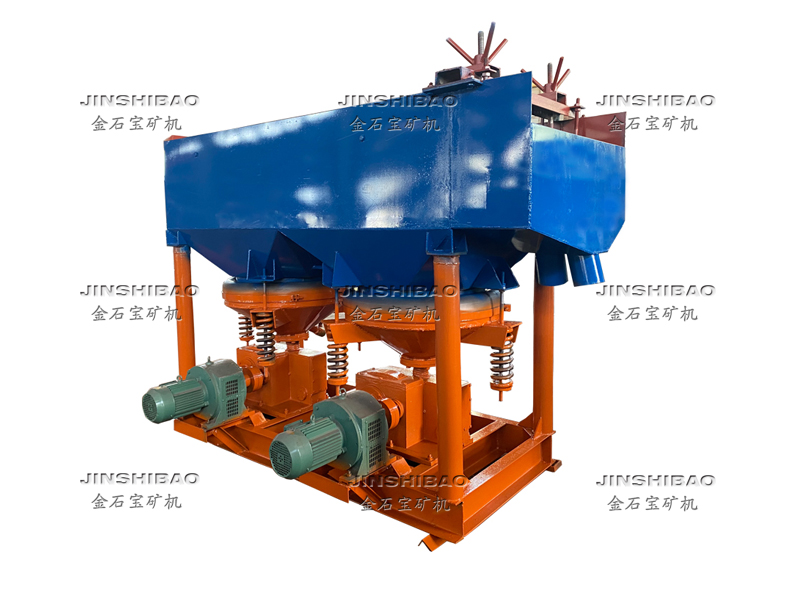

锯齿波跳汰机

改进型锯齿波跳汰机1.设备简单,易维护。2.设备广泛用于砂金、钨、锡、铁、锰、钛、铬、硫、煤、金刚石等多种矿物选别。3.节能,环保新型重选设备。4.处理能力大、选别粒度范围广,回收率高。产品概述 锯齿波跳汰机是近年来研发推广使用的一种节能,环保的新型重选设备,由于其处理能力大,选别粒度范围广,回收...


在线咨询 全国热线
15879778652
产品介绍

20年专注于矿山机械制造

产品概述

  锯齿波跳汰机是近年来研发推广使用的一种节能,环保的新型重选设备,由于其处理能力大,选别粒度范围广,回收率高,维护简单,广泛用于砂金、钨、锡、铁、锰、钛、铬、硫、煤、金刚石等多种矿物选别和锰渣,铬渣,不锈钢渣等冶炼渣回收,矿山选 矿尾矿中的金属回收,处理等。

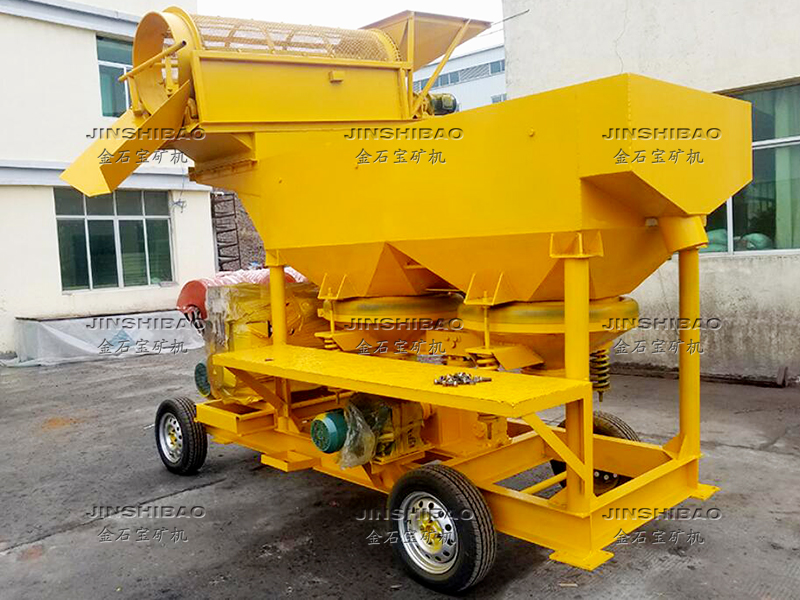

我司推出的改进型JT2-2锯齿波跳汰机广泛应用于选金,选矿船上的粗选,扫选和精选作业,其组合使用有效的节省了占地空间,提高了选矿效率。改进JT2-2A、JT4-2A型锯齿波大颗粒跳汰机,给矿粒度小于60mm,采用筛上排矿,应用于重晶石矿、锰矿、铁 矿等大颗粒矿石的选矿。



产品结构

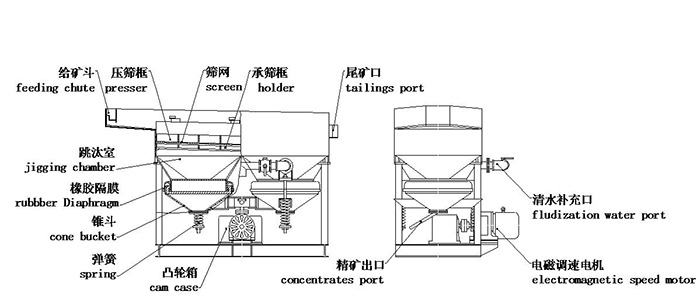

  设备主要由:给矿斗、跳汰室、压筛框、筛网、承筛框、锥斗、橡胶隔膜、弹簧、凸轮箱、电磁调速电机、清水补充口、精矿口、尾矿口等构成。





技术参数



型号

JT-0.57

JT1-1

JT2-2

JT3-1

JT4-2

JT5-2

截面

形状

梯形

梯形

矩形

梯形

矩形

梯形

长×宽

(mm)

450~750×950

450~900×1500

1070×1070

960~2000×1950

1510×1510

1200~2000×3150

列数

总室数

(个)

1

1

2

1

2

2

单室

面积

(m2)

0.57

1

1.14

3.3

2.43

2.12(单室)

2.77(双室)

总面积

(m2)

0.57

1

2.28

3.3

4.86

5

冲程系数

0.57

0.64

0.45

1

0.58(单动力)

0.45(双动力)

0.58(单动力)

0.45(双动力)

给矿

粒度(mm)

5

5

10

<20

8,

筛上自动排矿<35

8,

筛上自动排矿<35

处理能力

(t/h)

1~3

2~3

4~8

10~15

12~16

10~20

耗水量

(m3/h)

1~2

2~3

2~4

3~6

4~8

5~10



冲程

(mm)

12,17,21

12,17,21

12,17,21

10~47

可调

10~30

15,20,25

冲次

(min-1)

60~156

可调

60~156

可调

60~156

可调

80~100

可调

80~120

可调

80~120

可调

型号

YCT

132-4B

YCT

100L-6

YCT32-4

YCT-4B

YCT

160-4B

YCT

200-4A

功率

(kw)

1.5

2.2

3

5.5

5.5

(双动力)

7.5

(单动力)

5.5

(双动力)

7.5

(单动力)

外型尺寸

(长×宽×高)mm

1530×780×1550

2060×1112×1890

2870×1520×1880

2662×2000×3030

4240×1990×2750

3940×2006×2580

重量(kg)

612

989

1637

3260

3500

3854


注:以上技术参数仅供参考,处理量和补给水量随矿石粒度,矿石性质及作业条件不同而异。
