产品概述

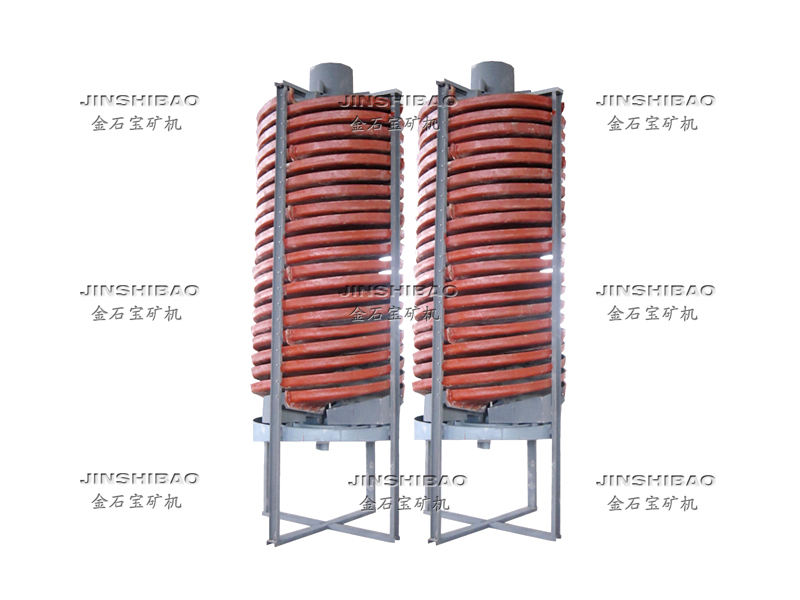

螺旋溜槽是常用的重力选矿设备，适用于分选粒度0.6-0.05mm(特殊情况下可以分选<2mm)细料的铁矿、钛铁矿、铬铁矿、硫铁矿、钨矿、锡矿、钽铌矿、砂金矿、锆英石、金红石、独居石、磷乙矿以及具有比重差异的其它有色金属、稀有金属和非金属矿物。
随着选矿技术的发展，溜槽在整条矿物分选流程中主要起：富集重矿物、一次性抛去大部分尾矿，减少后续精选作业时其他设备的使用量，减少设备投资、减少选厂占地面积、提高发选能力等。
螺旋溜槽具有选矿稳定，处理量大，效率高，对给矿量和浓度、粒度、品位的波动适应性强，安装简单，占地面积少，防潮、防锈、耐腐蚀，不需动力，无动力部件，无噪音等优点，特别适于海滨、河畔、砂滩、溪道的砂矿开采。

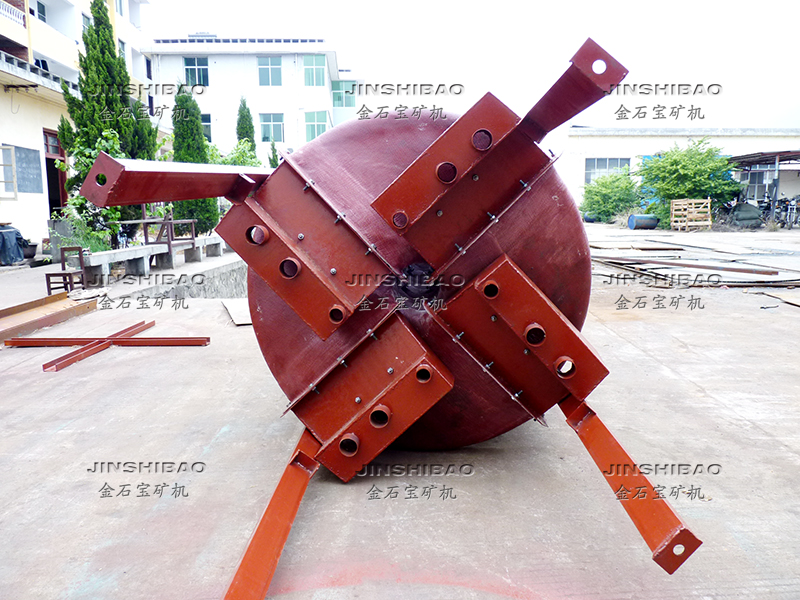

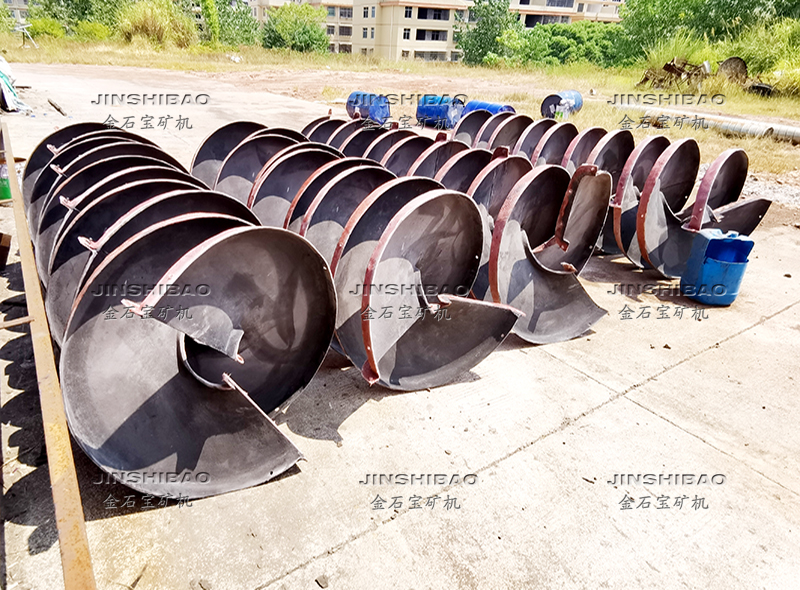

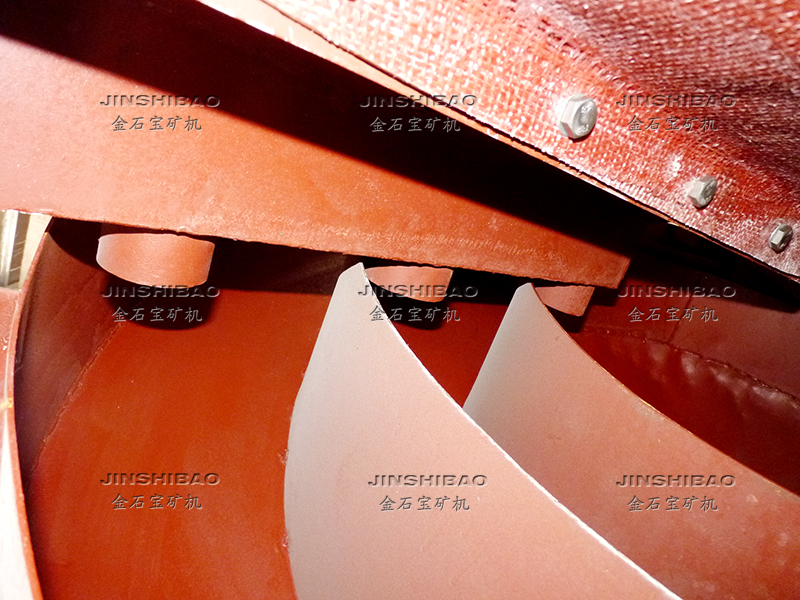

产品结构
技术参数
型号 | 5LL-2000 | 5LL-1500 | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
外径 (毫米) | 2000 | 1500 | 1200 | 900 | 600 | 400 | |
螺距 (毫米) | 1200 | 720,540 | 720,540 | 675,540 | 450,360 | 240,180 | |
横向倾角 (度) | 9° | 9° | 9° | 9° | 9° | 9° | |
每台安装螺旋头数 | 3 | 4 | 4 | 4 | 3 | 2 | |
每头节数 | 4 | 5 | 5 | 5 | 5 | 5 | |
给矿粒度 (毫米) | 4-0.04 | 0.8-0.037 | 0.3-0.03 | 0.3-0.03 | 0.2-0.02 | 0.2-0.02 | |
给矿浓度 （%） | 20-45 | 25-50 | 25-55 | 25-55 | 25-55 | 25-55 | |
生产能力 （吨/时） | 15-40 | 6-8 | 4-6 | 2-3 | 0.8-1.2 | 0.1-0.2 | |
外 形 尺 寸 | 长 （毫米） | 2200 | 1560 | 1360 | 1060 | 700 | 460 |
宽 （毫米） | 2200 | 1560 | 1360 | 1060 | 700 | 460 | |
高 （毫米） | 5800 | 5230 | 5230 | 4000 | 2600 | 1500 | |
重量 （公斤） | 1400 | 800 | 600 | 400 | 150 | 50 | |
