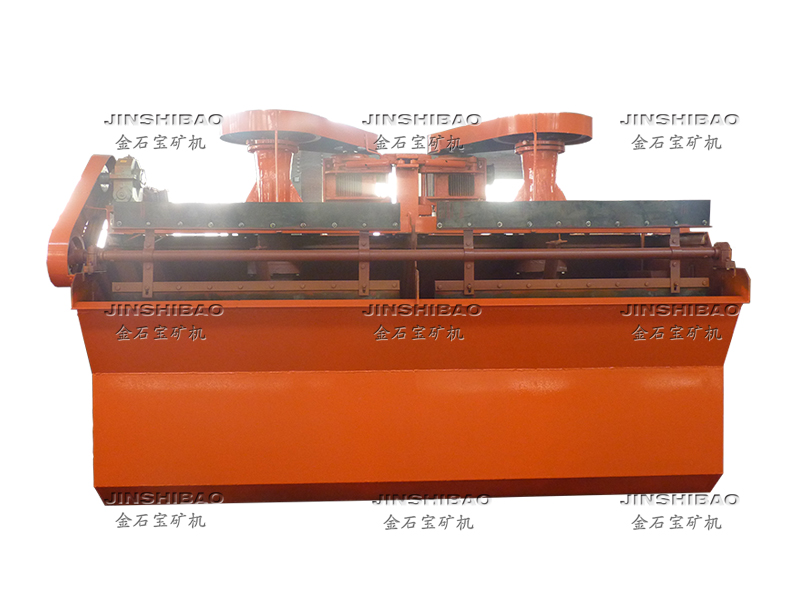

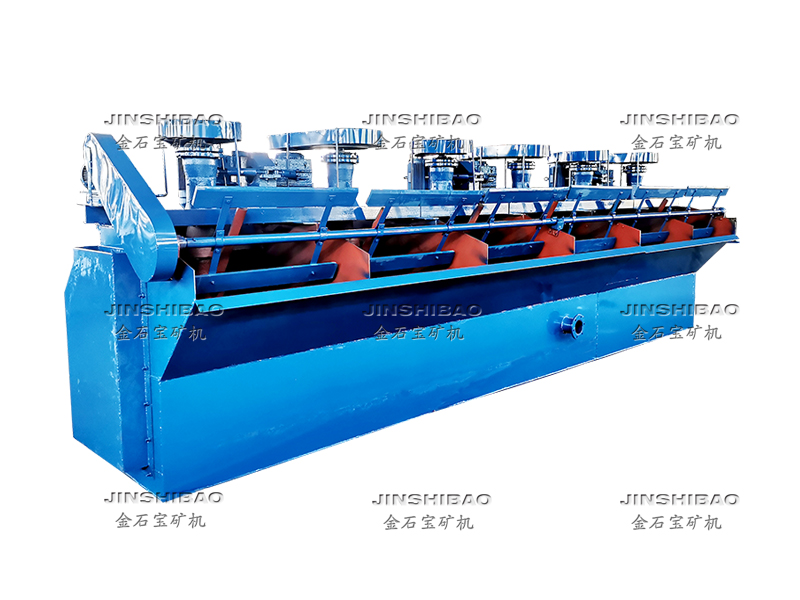

SF系列浮选机

主要特点1.吸气量大,能耗小。 2.有自空气,自吸矿浆的能力,水平配置,不需要泡沫泵。 3.叶轮圆周速度低,磨损件使用周期厂,叶轮与盖板之间的间隙较大,并且随叶轮,盖板间隙的增大对吸气量影响较小。 4.槽内矿浆按固定的流动方式进行...


在线咨询 全国热线
15879778652
产品介绍

20年专注于矿山机械制造

一、产品概述


该机为自吸气,吸浆型机械搅拌式浮选机,适用于有色金属,黑色金属和非金属矿物的选别,特别适用于黄金矿山,有利于选矿的提高。


、工作原理

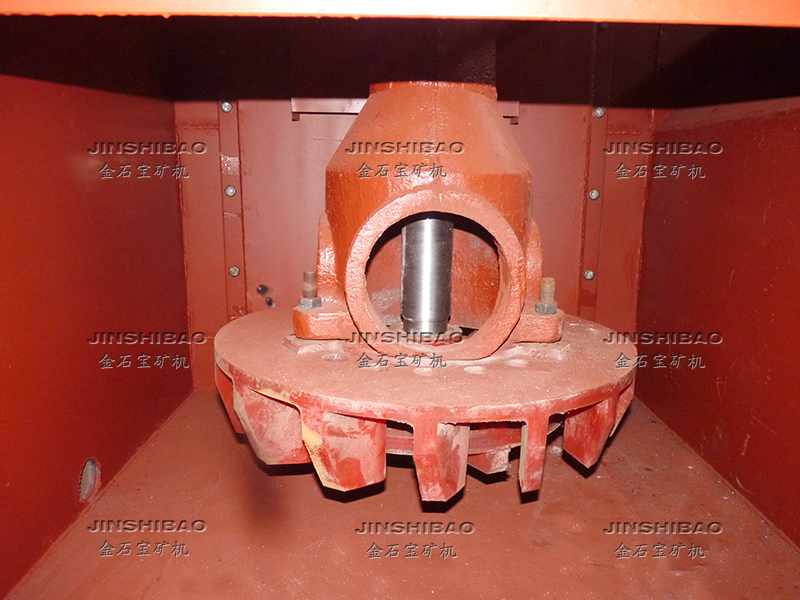

  (一)SF型浮选机其结构特点是采用后倾式双叶轮,它由主叶片组成,主叶片的作用一是吸入足够的空气,二是吸入矿浆。辅叶片的作用主要是抽吸其下部矿浆向四周抛出,这部分矿浆比叶片抛出的气液混合物比重大,因此,离心力亦大,对气液混合物具有较大的加速作用,加大了叶轮腔的真空度,提高了浮选机的吸气量。辅叶片的另一作用是使下部矿浆产生循环,增加了叶轮到槽低的距离而不产生粗矿沉淀。

  (二)当叶轮旋转时,在叶轮腔内形成负压区,空气经吸气管和中心筒被吸进叶轮腔,同时矿浆经中心筒及盖板上的循环也吸进叶轮腔,在此完成了气液混合,混合后的矿浆即以较大的切向和径向动量失离叶轮叶片,通过盖板较均匀地散到槽中,大量的矿化气泡和一部分矿浆升到浮选槽上部,刮板将泡沫刮出,剩余的矿浆返回下部再循环。


、设备基本结构

四、技术参数


型号

有效容量( m3)

尺寸(L*W*H)

(mm)

叶轮直径(mm)

叶轮转速(r/)

处理量

(m3/)

功率

(kw)

吸气量(m3/)

单槽重量(kg)

SF-0.15

0.15

500*500*600

200

536

0.06-0.18

1.5/0.55

0.8-1

269

SF-0.37

0.37

700*700*750

296

386

0.2-0.4

1.5/0.05

0.8-1

468

SF-0.7

0.7

820*900*950

350

400

0.3-0.9

3/1.1

0.8-1

805

SF-1.2

1.2

1100*1100*1100

450

312

0.6-1.2

5.5/1.1

1-1.2

1373

SF-2.8

2.8

1700*1600*1150

550

268

1.5-3.5

11/1.5

1-1.2

2138

SF-4

4

1850*2050*1200

650

220

2-4

15/1.5

1-1.2

2582

SF-8

8

2200*2900*1400

760

191

4-8

30/1.5

0.9-1

4129

SF-10

10

2200*2900*1700

760

191

5-10

30/1.5

0.9-1

4486

SF-16

16

2850*3800*1700

760

191

5-16

30*2/1.5

0.9-1

8320

SF-20

20

2850*3800*2000

760

191

5-20

30*2/1.5

0.9-1

9828
