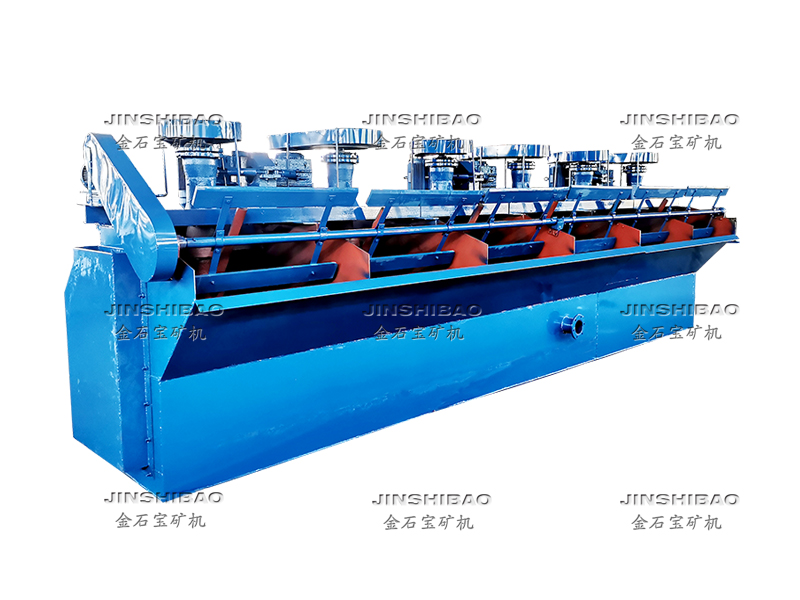

产品概述
XJK型系列浮选机能有效地将品位很低的矿石选成高品位的精矿,广泛用于铜、铅、锌、镍、钼、金等有色金属,黑色金属和非金属矿物(煤,滑石,莹石等)的粗选、精选和浮选作业,特别是对于细粒浸染、成分复杂的矿石,采用此系列浮选处理能获得较好的分选效果。
产品结构

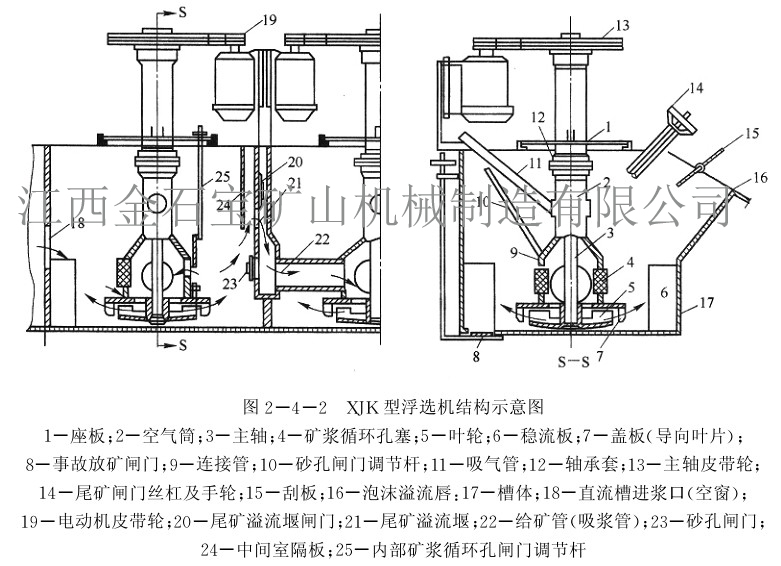

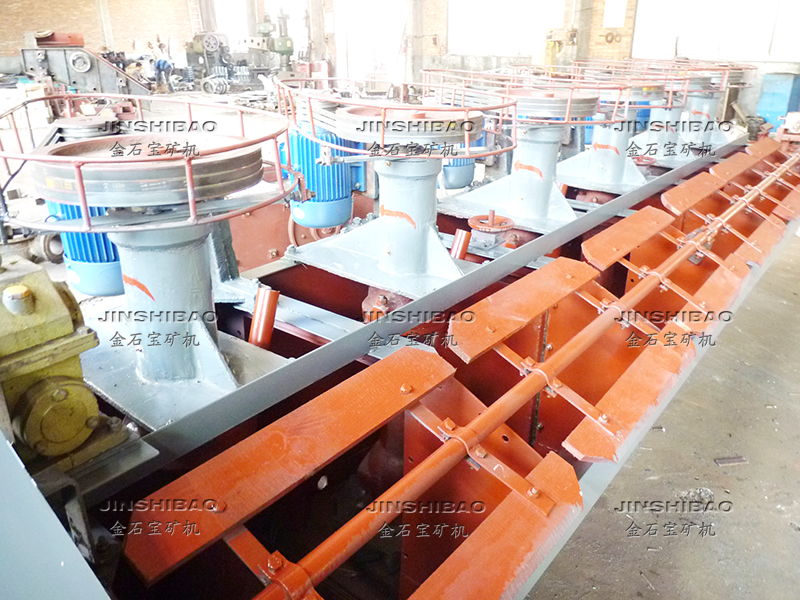

XJK浮选机每槽主要由承浆槽、搅拌装置、充气装置、排出矿化气泡装置、电动机等组成。(如图所示)

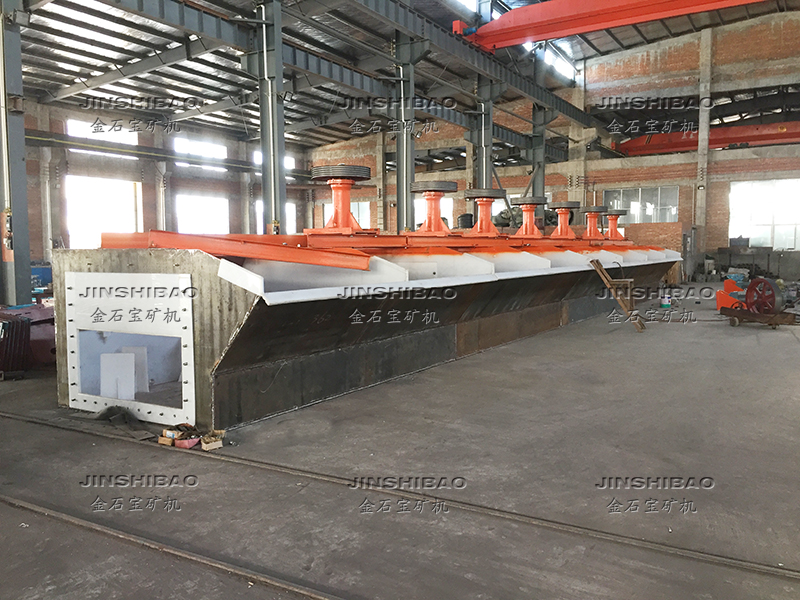

(1)承浆槽:它有进浆口,以及调节矿浆面的闸门装置,它主要由用钢板焊成的槽体和钢板与圆钢焊成的闸门组成。

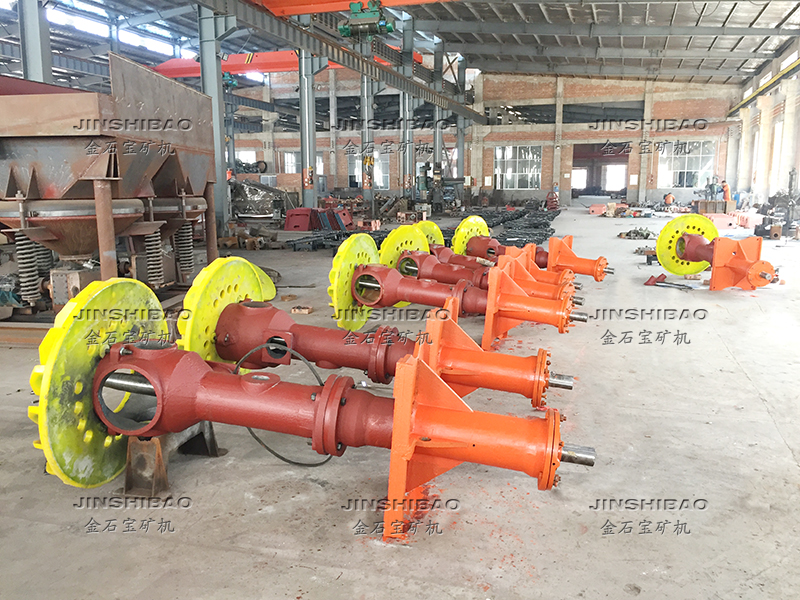

(2)搅拌装置:它用于搅拌矿浆,防止矿砂在槽体沉淀,它主要由皮带轮、叶轮、垂直轴等组成,叶轮是由耐磨橡胶制成的。
(3)充气装置:它由导管进气管组成,当叶轮旋转时,叶轮腔中产生负压,将空气通过中空的泵管吸入,并弥散在矿浆中形成气泡群,这种带有大量气泡的矿浆由叶轮的旋转力而被很快的抛向定子,进一步使矿浆中的气泡细化,及消除浮选槽中矿浆流的旋转运动,造成大量垂直上升的微泡,为浮选过程提供必要的条件。
(4)排除矿化气泡装置:它是将浮在槽面上的泡沫刮出,主要由电机带动减速器,减速器带动刮板组成。
工作原理

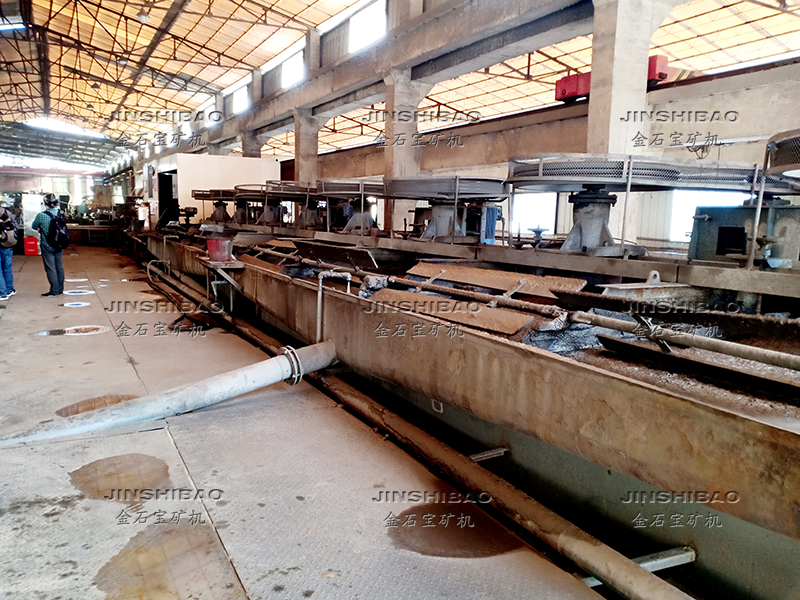

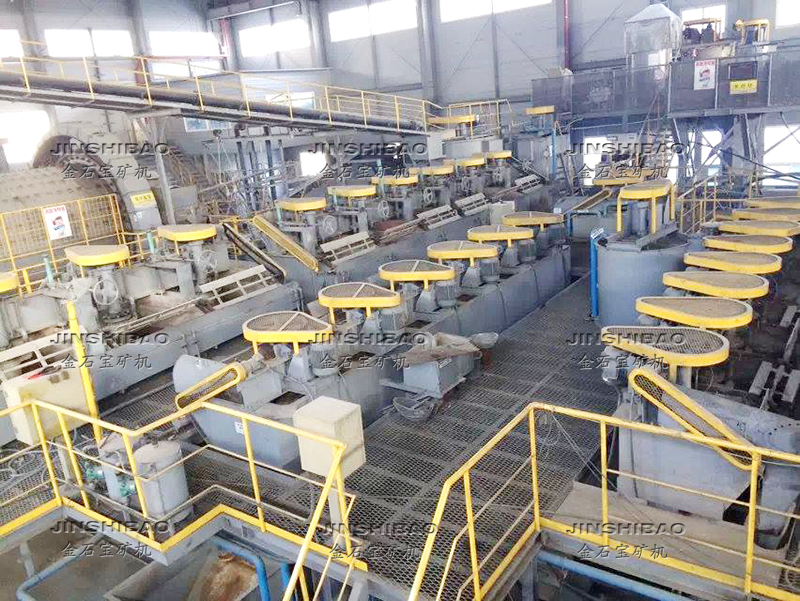

XJK浮选机工作时,将磨碎的矿石加水及必要的药剂经搅拌槽调成矿浆后,注入开始搅拌的矿浆槽,通过电机和皮带轮带动叶轮跟主轴一同旋转,使盖板和叶轮之间产生离心作用形成负压,空气由吸浆管经空气筒吸入,同时矿浆经吸浆管被吸入,矿浆与空气混合后,借叶轮旋转产生的离心力,经过盖板边缘导向叶片被甩入槽中。由于叶片的强烈搅拌,使矿浆中的空气弥散成气泡,并均匀分布在矿浆中。当悬浮的矿粒与气泡碰撞接触时,可浮的矿粒在药剂的作用下附着于气泡,并随气泡上升至液面,形成矿化泡沫层,由刮板刮出作为精矿,留在槽内的矿粒进入下一槽继续选别。
技术参数
规格及型号 | XJK-0.13 (1A) | XJK-0.23 (2A) | XJK-0.35 (3A) | XJK-0.62 (4A) | XJK-1.1 (5A) | XJK-2.8 (6A) | |
叶轮直径(mm) | 200 | 250 | 300 | 350 | 500 | 600 | |
叶轮转速(转/分) | 600 | 500 | 470 | 400 | 330 | 280 | |
生产能力(m3./分) | 0.05~0.16 | 0.12~0.28 | 0.178~0.4 | 0.3~0.9 | 0.6~1.6 | 1.5~3.5 | |
叶轮电动机 | 型号 | Y90L-4 | Y100L-4 | Y90L-4 | Y1342S-6 | Y132M-6 | Y160L-6 |
功率kw | 1.5 | 3 | 1.5 | 3 | 5.5 | 11 | |
刮板电动机 | 型号 | Y80L-4 | Y80L-4 | Y80L-4 | Y90L-6 | Y90S-4 | Y90S-4 |
功率kw | 0.55 | 0.55 | 0.55 | 1.1 | 1.1 | 1.1 | |
槽体尺寸(长×宽×高)mm | 500×500×550 | 600×600×650 | 700×700×700 | 900×900×850 | 1100×1100×1000 | 1750×1600×1100 | |
重量 (t/槽) | - | - | 0.43 | 0.86 | 1.38 | 2.33 |
