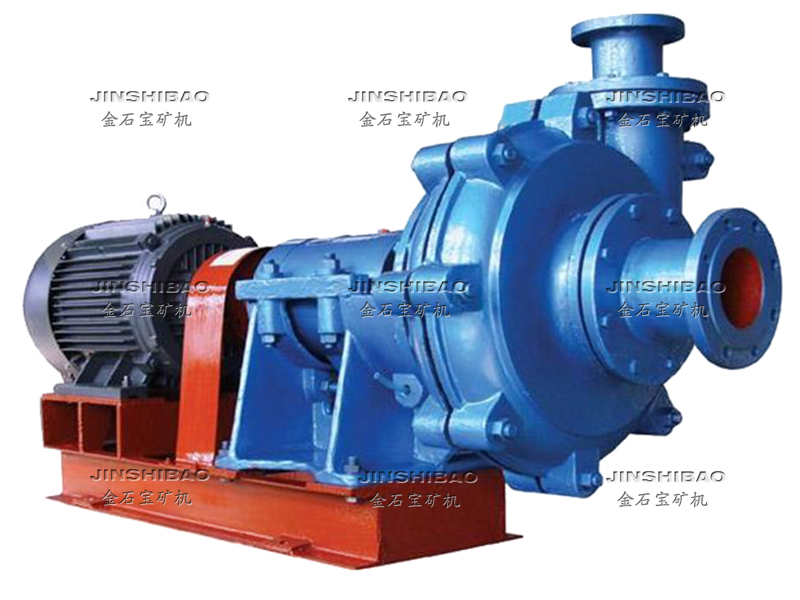

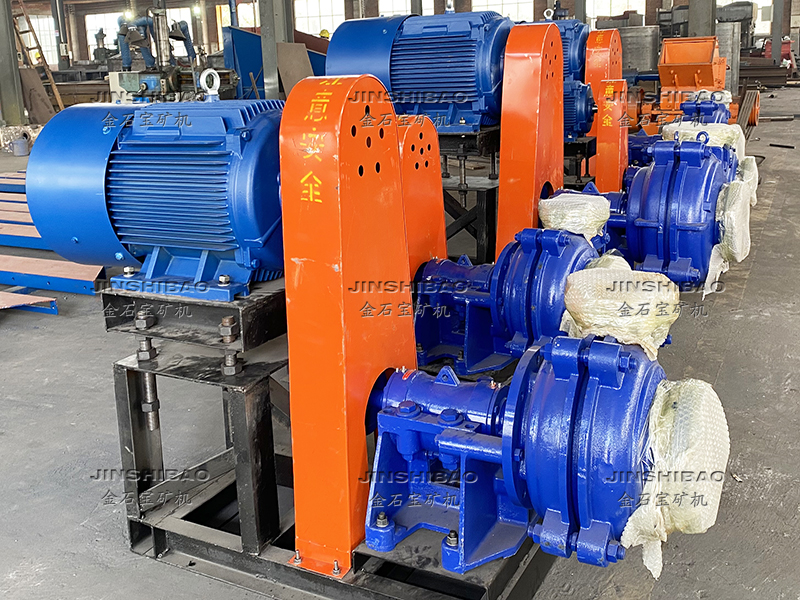

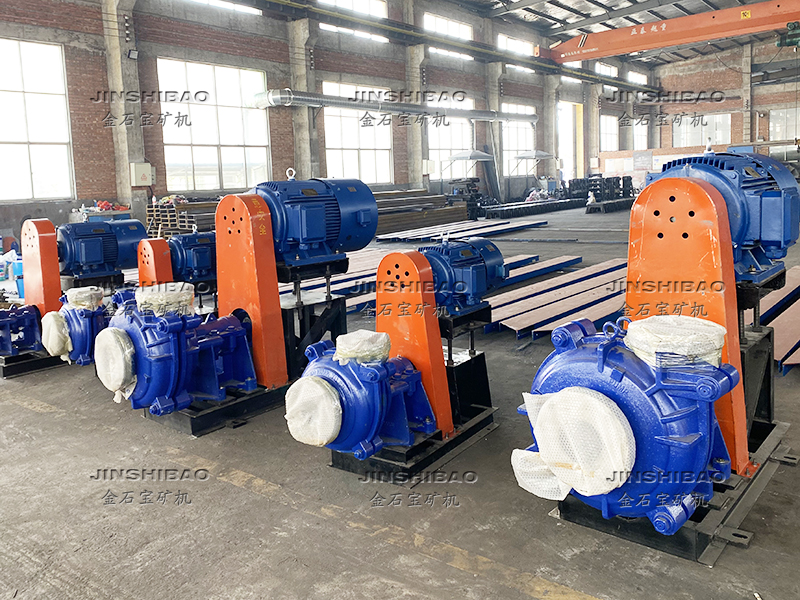

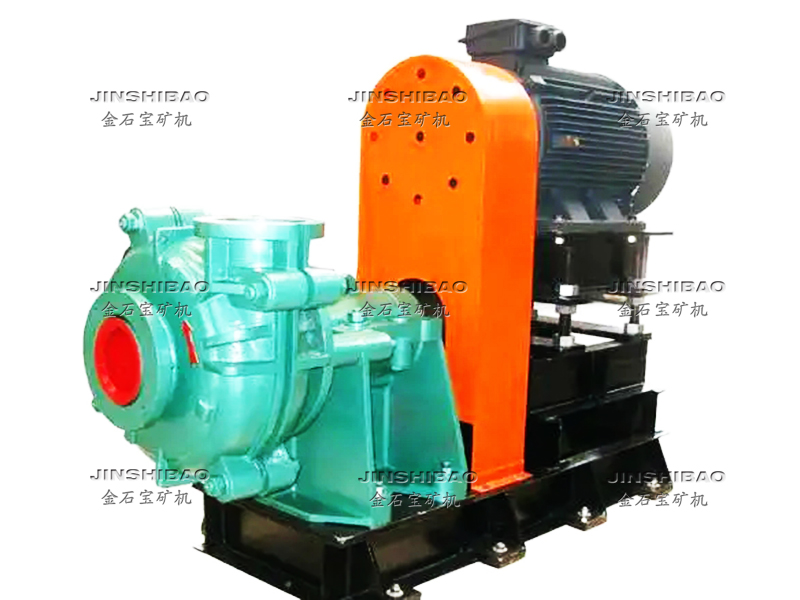

卧式离心渣浆泵
一、应用范围
AH型卧式离心渣浆泵工作原理与沃曼离心渣浆泵一样，适用于冶金、矿山、煤炭、电力建材等工业部门输送强、磨、腐蚀、高浓度液体。该系列渣浆泵可以多级串联使用。
泵体内的部件可以根据输送不同矿浆性质的矿浆可提高铬合金材质、耐腐蚀橡胶材质、不锈钢材质。
二、技术参数
型号
| 流量(m3/h) | 扬程(m) | 转速 (r/min) | 必需汽蚀余量 (m) | 效率（%） | 轴功率 (KW) | 配用电机 | 重量(kg) | 泵外形尺寸（长*宽*高）(mm) | 口径 (mm) | ||
功率(kw) | 规格 | 吸入 | 吐出 | |||||||||
1.5/1B-AH(R) | 3.6 7.56 11.52 | 7 6 5 | 1200 | 3.2 | 20 30 30 | 0.34 0.41 0.52 | 2.2 1.5 | Y10061-4 | 91 | 583*362*368 | 38 | 25 |
1.5/1C-HH | 5.04 10.08 15.12 | 37.4 37 36.2 | 1400 | 10 18 25 | 5.2 5.7 6 | 7.5 11 15 | Y132M-4 Y160M-4 Y160L-4 | 318 | 759*540*508 | 38 | 25 | |
2/1.5B-AH(R) | 7.2 14.4 21.6 | 8.5 8 7 | 1200 | 3 | 18 25 35 | 0.93 1.25 1.18 | 1.5 2.2 | Y90L-4 Y100L1-4 | 104 | 592*41*381 | 51 | 38 |
3/2C-AH(R) | 21.6 32.4 42.48 | 14.5 14 13 | 1300 | 3 | 45 52 56 | 1.9 2.38 2.69
| 4 5.5 | Y112M-4 Y132S-4 | 191 | 768*476*464 | 76 | 51 |
3/2D-HH | 18 45 72 | 29 30 28 | 850 | 3 | 20 38 45 | 7.1 9.7 12.2
| 15 18.5 22 | Y180L-6 Y180M-4 Y180L-4 | 750 | 986*768*698 | 76 | 51 |
4/3C-AH(R) | 36 75.6 115.92 | 15.9 14.7 12.2 | 1200 | 2.7 | 50 68 68 | 3.12 4.45 5.66 | 7.5 11 | Y132M-4 Y160M-4 | 263 | 843*584*516 | 102 | 76 |
4/3D-AH(R) | 28.8 68.4 108 | 11 10.1 7.6 | 1000 | 2.2 | 50 69 65 | 1.73 2.73 3.44 | 5.5 7.5 | Y132S-4 Y132M-4 | 363 | 943*584*592 | 102 | 76 |
4/3E-HH | 43.2 90 136.8 | 32.5 31.5 29.7 | 800 | 1.5 1.8 2.7 | 27 40 46 | 14.2 19.3 24.1 | 30 45 18.5 | Y225M-6 Y280S-6 Y200L1-6 | 1250 | 1240*984*889 | 102 | 76 |
6/4D-AH(R) | 72 133.2 194.4 | 16 14.6 12.6 | 800 | 3 | 50 65 68 | 6.27 8.15 9.81 | 15 18.5 22 | Y160L-4 Y180M-4 Y180L-4 | 626 | 1021*812*668 | 152 | 102 |
6/4E-AH(R) | 93.60 172.80 252.00 | 27.00 25.00 21.70 | 1050 | 3 3.1 4 | 50 65 68 | 13.76 18.1 11.9 | 22 30 37 | Y180L-4 Y200L-4 Y225S-4 | 728 | 1178*812*795 | 152 | 102 |
6/4F-HH(R) | 144 234 325 | 63 62.5 61 | 800 | 2 2.2 2.8 | 40 52 60 | 90 110 132 | Y35M1-6 Y35M2-6 Y35M3-6 | 3430 | 1560*1210*1160 | 150 | 100 | |
8/6E-AH(R) | 126 255 324 | 12 11.4 10 | 500 | 2 | 51 66 72 | 8.1 10.6 12.3 | 22 18.5 30 | Y225M-8 Y225S-8 Y250M-8 | 1473 | 1302*1102*917 | 203 | 152 |
8/6R-AH(R) | 229..3 230.432 231.653 | 46.1 44 38.9 | 980 | 2 4 6.5 | 50 68 72 | 57.6 78.5 93.5
| 130 132 155 | JS125-6 Y315M3-6 JS126-6 | 1655 | 1360*1102*810 | 203 | 152 |
10/8R-M(R) | 450 900 1324.8 | 63.8 57.1 49.2 | 1100 | 4 7.6 13.2 | 50 67 73 | 156.4 208.9 243.2 | 240 215 | 1836 | 1395*1226*927 | 254 | 203 | |
12/10ST-AH | 594 1044 1497.6 | 46.6 43.5 38.3 | 675 | 2.8 4 6.2 | 60 76 80 | 125.64 162.73 195.25 | 250 280 | 4318 | 1816*1510*1324 | 305 | 254 | |
6S-H | 288 478.80 666 | 95 74 90.6 | 1000 | 3.5 6.5 11 | 45 59 65 | 165.6 207.7 252.8
| 310 380 | JS148-6 JS1410-6 6KW | 3450 | 1700*1290*1255 | 152 | 152 |

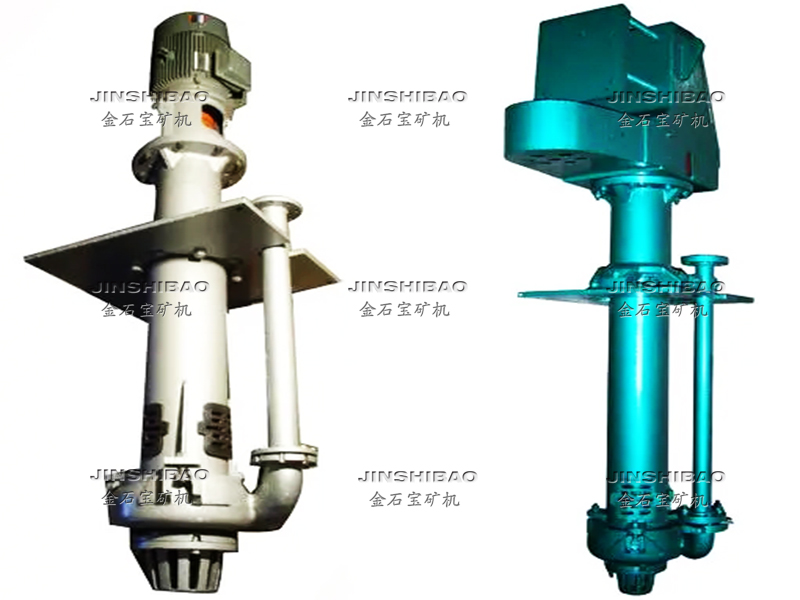

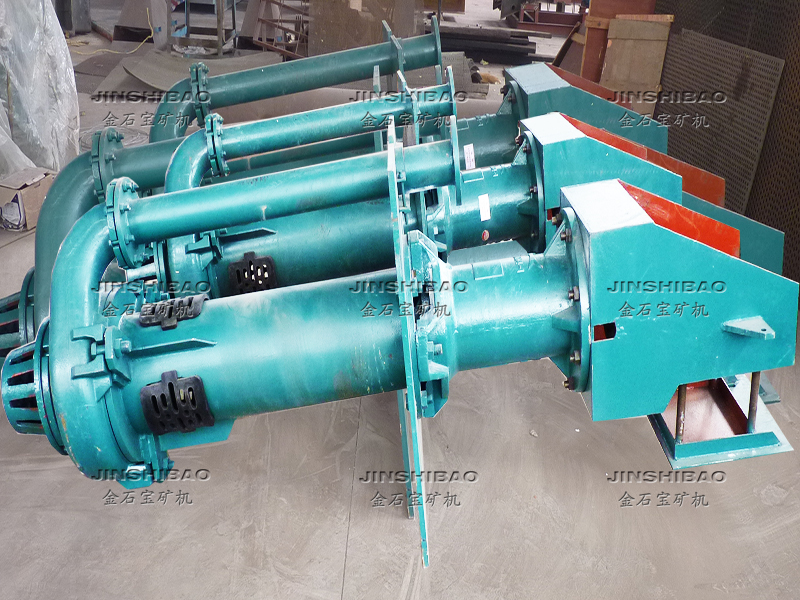

液下渣浆泵
一、应用范围

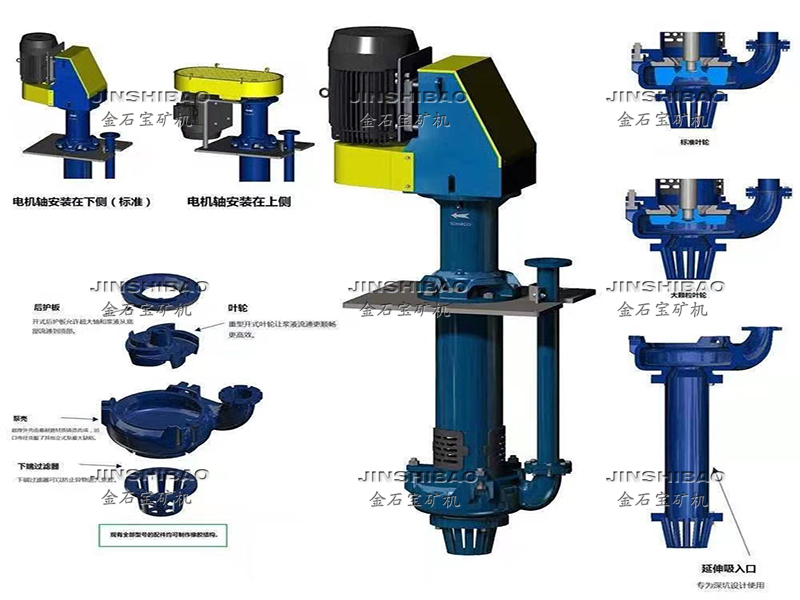

SP型液下泵为立式离心渣浆泵，适用于输送腐蚀性、颗粒粗、高浓度液体。泵一般浸入液体池或坑内工作。不需要任何的轴密封防水，在吸入量不足的情况下也能正常工作。SP型泵内部件及轴可以装配高铬合金材质、耐腐蚀橡胶材质、不锈钢材质等三种材质用于输送不同性质的液体。
二、技术参数
型号
| 流量(m3/h) | 扬程(m) | 转速 (r/min) | 效率（%） | 轴功率 (KW) | 配用电机 | 重量(kg) | 泵外形尺寸（长*宽*高）(mm) | 口径 (mm) | ||
功率(kw) | 规格 | 吸入 | 吐出 | ||||||||
40PV-SP(R) | 7.56 14.76 18.00 | 5.5 5 4 | 1000 | 30 38 35 | 0.38 0.53 0.56 | 1.1 | Y90S-4 | 285 300 | 960*500*2013 | 81 | 40 |
65QV-SP-(R) | 19.08 44.64 48.6 | 6.8 5.9 5.1 | 700 | 40 51 50 | 0.88 1.4 1.35 | 3 | Y132S-6 | 432 500 | 1193*680*2950 | 104 | 65 |
100RV-SP(R) | 43.2 104.4 133.2 | 9 8.1 7.5 | 600 | 40 55 56 | 2.7 4.2 4.8 | 5.5 7.5 11 | Y160M2-8 Y160L-8 Y180L-8 | 867 920 | 1558*870*3303 | 175 | 100 |
150SV-SP(R) | 118.8 208.8 288 | 8.1 8 6.5 | 500 | 45 53 53 | 6.4 8.5 9.6 | 11 15 | Y180L-8 Y200L-8 | 1737 1850 | 1780*1100*3986 | - | 150 |
200SV-SP(R) | 183.6 262.8 388.8 | 8.2 7.5 6.5 | 400 | 50 60 64 | 8.2 8.9 10.7 | 11 15 18.5 | Y180L-8 Y200L-8 Y225S-8
| 2100 2500 | - | - | 200 |
250TV-SP(R) | 504 720 882 | 17.3 15.5 13.5 | 550 | 60 60 60 | 39.6 50.6 54 | 55 75 90 | Y315M1-10 Y315M2-10 Y315M1-10
| - | - | - | 250 |
300TV-SP(R) | 385.2 583.2 745.2 | 7.8 6.8 5.5 | 350 | 50 50 50
| 16.4 21.6 22.3 | 30 37 45 | Y250M-8 Y280S-8 Y315S-10 | - | - | - | 300 |
