产品特点

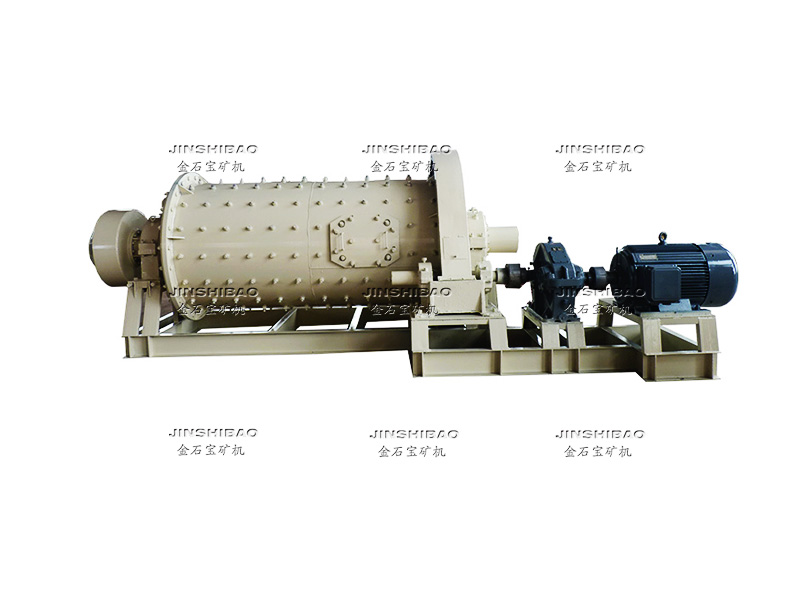

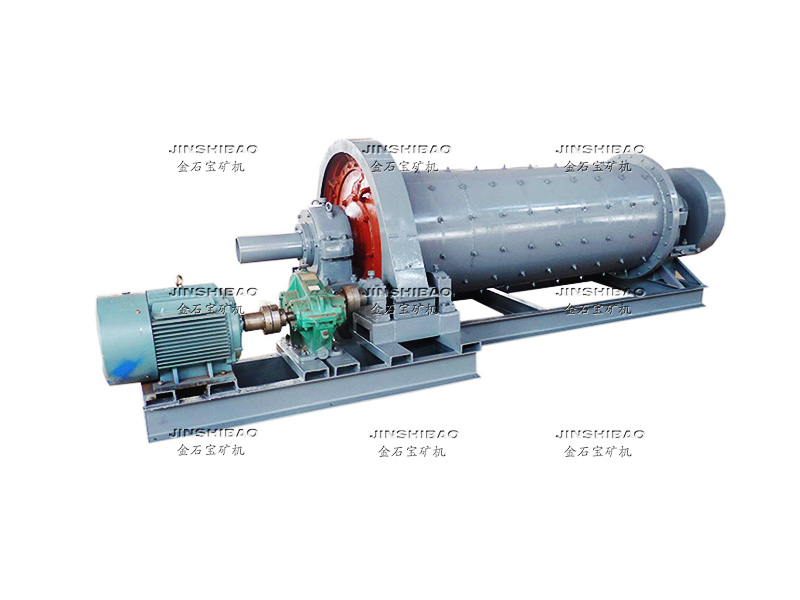

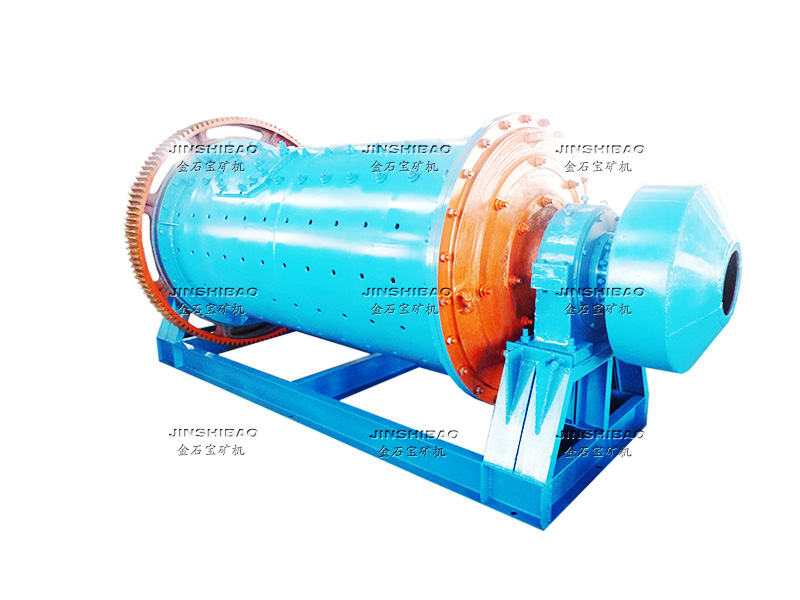

格子型球磨机的磨碎产物是通过排矿格子板排出，具有强迫排矿作用，排矿速度快，同时格子型球磨机可多装球，便于装小球，它的生产效率相对于溢流型球磨机要高一些，产品粒度粗，不易产生过度粉碎。
一、产品概述
球磨机分干式和湿式。 干式球磨机一般应用于水泥、耐火材料等行业，湿式球磨机广泛应用于矿山等行业作研磨物料。
我公司生产的湿式球磨机分格子型和溢流型两种。格子型球磨机分短筒型和长筒型两种，通常短筒型用于粗磨，长筒型用于细磨。溢流型一般用于二段磨矿，格子型一般用于一段磨矿且常与分级机构成闭路磨矿。
二、工作原理
磨矿作业是在球磨机筒体内进行，筒体内装有磨矿介质（通常为：不同规格大小的钢球、钢锻、钢棒）。球磨机随着电机的驱动，带动筒体外部的齿轮旋转。球磨机内的介质随着筒体的旋转而被带到一定的高度后，由于介质受重力影响而下落，于是装在筒体的矿石就会受到介质冲击力的作用；另一方面由于磨矿介质在筒体内沿筒体轴心的公转与自转，在磨矿介质之间其筒体接触区又产生对矿石的挤压和磨剥力，从而将矿石磨碎。
三、产品结构
本机由进料端，出料端、筒体、传动端（减速器、小传动齿轮、电机、电控）等主要部分组成。
四、技术参数
型号规格 | 筒体转速 （r/min） | 装球量 （t） | 给料粒度 （mm） | 出料粒度 （mm） | 产量 （t/h） | 功率 （kw） |
Ф900×1800 | 36-38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 |
Ф900×3000 | 36 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 |
Ф1200×2400 | 36 | 3 | ≤25 | 0.075-0.6 | 1.5-4.8 | 30 |
Ф1200×3000 | 36 | 3.5 | ≤25 | 0.074-0.4 | 1.6-5 | 37 |
Ф1200×4500 | 32.4 | 5 | ≤25 | 0.074-0.4 | 1.6-5.8 | 55 |
Ф1500×3000 | 29.7 | 7.5 | ≤25 | 0.074-0.4 | 2-5 | 75 |
Ф1500×4500 | 27 | 11 | ≤25 | 0.074-0.4 | 3-6 | 90 |
Ф1500×5700 | 28 | 12 | ≤25 | 0.074-0.4 | 3.5-6 | 130 |
Ф1830×3000 | 25.4 | 11 | ≤25 | 0.074-0.4 | 4-10 | 130 |
Ф1830×4500 | 25.4 | 15 | ≤25 | 0.074-0.4 | 4.5-12 | 155 |
Ф1830×6400 | 24.1 | 21 | ≤25 | 0.074-0.4 | 6.5-15 | 210 |
Ф1830×7000 | 24.1 | 23 | ≤25 | 0.074-0.4 | 7.5-17 | 245 |
Ф2100×3000 | 23.7 | 15 | ≤25 | 0.074-0.4 | 6.5-36 | 210 |
Ф2100×4500 | 23.7 | 24 | ≤25 | 0.074-0.4 | 8-43 | 245 |
Ф2100×7000 | 23.7 | 26 | ≤25 | 0.074-0.4 | 8-48 | 280 |
Ф2200×4500 | 21.5 | 27 | ≤25 | 0.074-0.4 | 9-45 | 280 |
Ф2200×6500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 14-26 | 370 |
Ф2200×7000 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-28 | 380 |
Ф2200×7500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-30 | 380 |
Ф2400×4500 | 21 | 30 | ≤25 | 0.074-0.4 | 8.5-60 | 320 |
Ф2700×4000 | 20.7 | 40 | ≤25 | 0.074-0.4 | 12-80 | 400 |
Ф2700×4500 | 20.7 | 48 | ≤25 | 0.074-0.4 | 12-90 | 430 |
Ф3200×4500 | 18 | 65 | ≤25 | 0.074-0.4 | 按工艺条件定 | 800 |
