常用洗砂设备之一(轮斗洗砂机介绍与应用)

作者:金石宝矿山机械制造时间:2023-07-21 22:22:162647次浏览

信息摘要:

一、概述轮式洗砂机具有洗净度高,结构合理,处理量大,功耗小,洗砂过程中砂子流失少,尤其是洗砂机传动部分均与水、砂隔离,故其故障率大大低于目前常用洗砂机。轮式洗砂机广泛适用于冶金、建材、水电等行业的洗选、分级、除杂等作业,适用于细粒度和粗粒度物料的洗选作业。对建筑用砂、筑路用砂石犹为适宜。该洗砂...


一、 概述

轮式洗砂机具有洗净度高,结构合理,处理量大,功耗小,洗砂过程中砂子流失少,尤其是洗砂机传动部分均与水、砂隔离,故其故障率大大低于目前常用洗砂机。

轮式洗砂机广泛适用于冶金、建材、水电等行业的洗选、分级、除杂等作业,适用于细粒度和粗粒度物料的洗选作业。对建筑用砂、筑路用砂石犹为适宜。该洗砂机结构合理、维修便利、处理量大、功率消耗小、洗净度高。新颖的密封结构、全封闭油浴式传动装置、可调式溢流堰板,确保了该系列产品耐用,清洗、脱水效果好,细粒产品保持稳定等特点。

二、工作原理

洗砂机工作时,电机通过三角带、减速机、齿轮减速后带动叶轮缓慢转动,砂石有给料槽进入洗槽中,在叶轮的带动下翻滚,并互相研磨,除去覆盖砂石表面的杂质,同时破坏包覆砂粒的水汽层,以利于脱水;同时加水,形成强大水流,及时将杂质及比重小的异物带走,并从溢出口洗槽排出,完成清洗作用。干净的砂石由叶片带走,砂石从旋转的叶轮倒入出料槽,完成砂石的清洗作用。

1. 该机结构简单,处理量大、功率消耗小、洗净度高。

2. 轮斗式洗砂机除筛网外几乎无易损件,用寿命长,长期不用维修。

3. 细砂和石粉流失少,所洗建筑砂级配和细度模数达到标准要求。

4. 该系列产品耐用,清洗、脱水效果好,细粒产品保持不乱等特点。

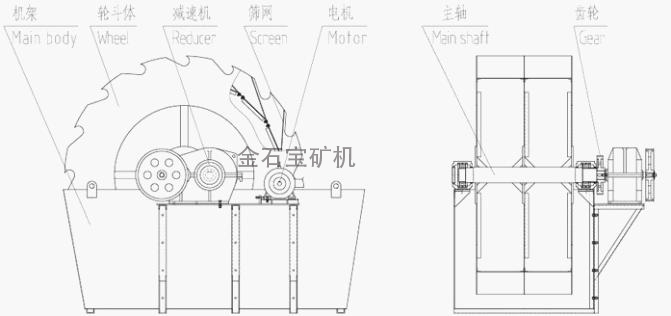

三、机器结构组成

洗砂机主要结构部件有:机架、轮斗体、减速机、筛网、电机、主轴、齿轮等主要部件组成。


四、技术参数

型号规格

轮斗尺寸(mm)

处理能力(t/h)

电机功(kw)

进料粒度(mm)

外形尺寸(mm)

XSD2610

Φ2600*1000

20-50

5.5

≤10

3255*1982*2690

XSD2516

Φ2500*1600

40-80

7.5

≤10

3675*2400*2500

XSD2816

Φ2800*1600

50-90

7.5-11

≤10

3800*3000*2880

XSD3016

Φ3000*1600

60-100

11

≤10

3900*3000*3080

XSD3024

Φ3000*2400

120-200

15

≤10

3900*4000*3080

说明:设备参数如有调整恕不另行通知.如果您对本产品有其他疑问请及时提出咨询。

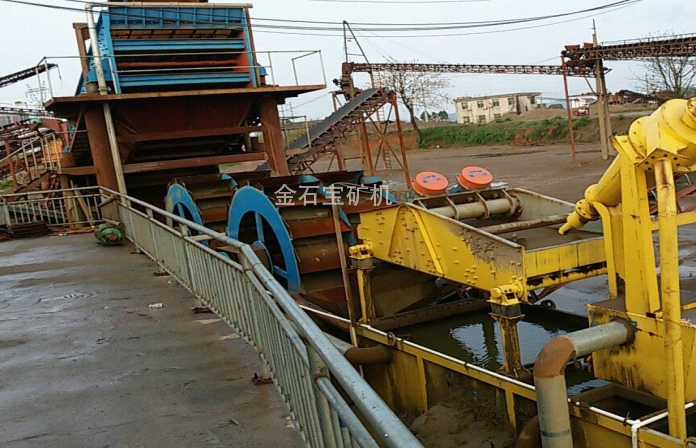

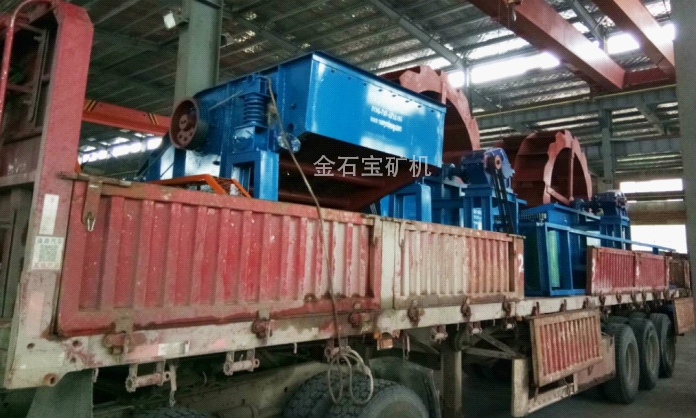

五、工厂图片及洗砂现场
